Электронный конструктор «Схемотехника и электроника» КТPУ 32.99.53.130-00000032. Innovator

Конструктор соответствует критериям участия в государственных закупках под КТРУ 32.99.53.130-00000032 "Общеобразовательный конструктор для практического изучения принципов создания электронных устройств на основе электронных компонентов и программируемых контроллеров."

Рекомендуется к применению в общеобразовательных и специальных учебных заведениях.

Данный набор электронных модулей, предназначен для изучения аналоговой и цифровой электроники на начальном уровне, проектирования простых электронных устройств и программирования на языках Scratch, C++. Укомплектован книгой на 77 учебных проектов по изучению программирования микроконтроллеров Arduino.

Общеобразовательный конструктор для практического изучения принципов создания электронных устройств на основе электронных компонентов и программируемых контроллеров.

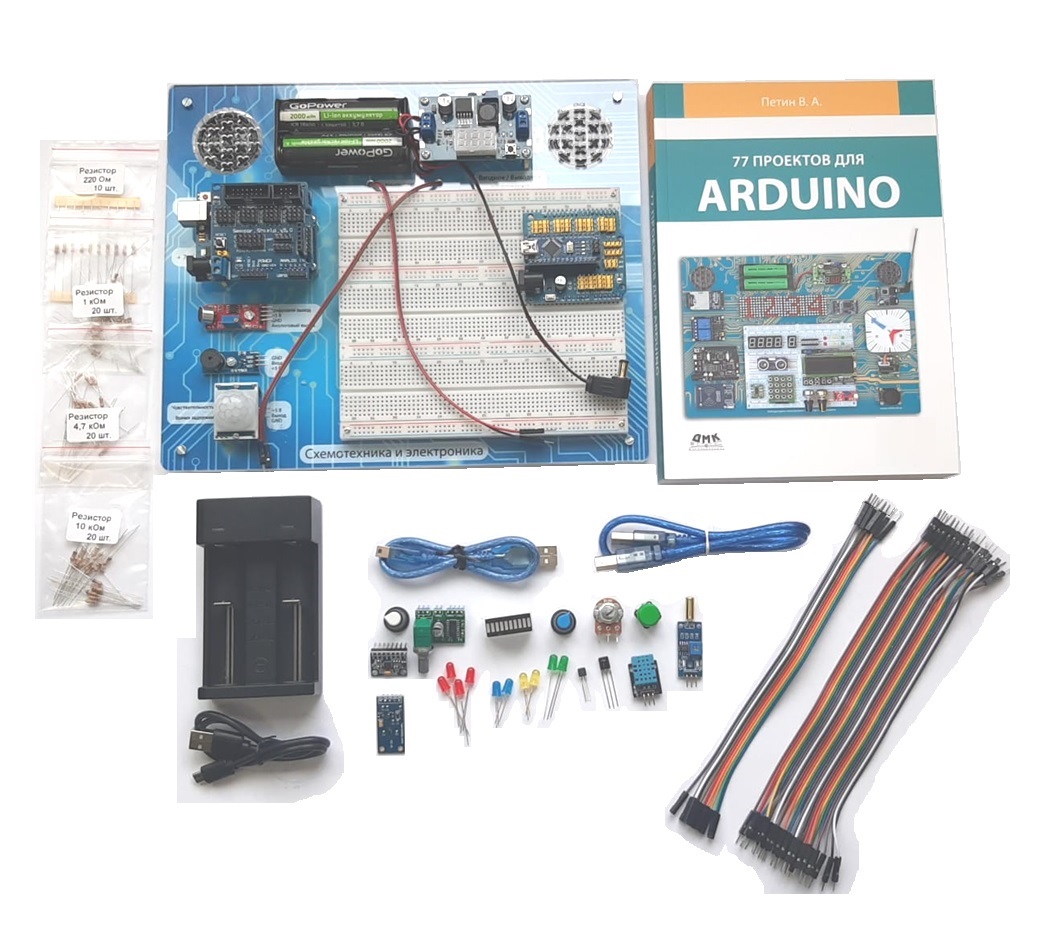

Конструктивно, представляет собой автономный учебный стенд из акриловых пластин, с набором установленных электронных модулей, и ресурсный набор.

На стенде установлена автономная система питания, состоящая из:
• Батарейного отсека (холдера);

• Двух литиевых аккумуляторов типоразмера 18650;

• Выключателя питания;

• Стабилизатора напряжения для питания (выставлен на выходное напряжение DC 5 Вольт с максимальным током нагрузки 2 Ампера). Кнопка на стабилизаторе позволяет переключать встроенный вольтметр между отображением входного и выходного напряжения. Если входное напряжение опускается ниже 6 Вольт, то рекомендуется поставить аккумуляторы на зарядку!

• Кабеля питания контроллеров с разъёмом DC5521.

На стенде предусмотрена большая макетная плата 3T4D для прототипирования без пайки.

Имеются 2 встроенных динамика сопротивлением 16 или 32 Ома и мощностью 0,5 Вт для создания стерео звука. В ресурсном наборе имеется миниатюрный стереоусилитель с пластиковой ручкой для потенциометра регулировки громкости (с функцией выключателя) и распаянными PLS-разъёмами для установки на макетную плату.

В качестве микроконтроллеров используются контроллеры типа Arduino UNO R3 и Arduino NANO v3. Оба контроллера укомплентованы платами расширения портов (sensor shield), что дополнительно расширяет их функционал.
• Контроллер типа Arduino UNO R3 установлен непосредственно на стенд, а его плата расширения лежит в коробке конструктора.

• Контроллер типа Arduino NANO v3 установлен в свою плату расширения, которая, в свою очередь, лежит в коробке конструктора.


Так же на стенде установлены:

• KY-037 - Датчик звука с цифровым и аналоговым выходами;

• FC-07/MH-FMD - Модуль зуммера;

• HC-SR501 - Инфракрасный датчик присутствия.


Всё остальное лежит в ресурсном наборе и коробке:

• Зарядное устройство для 2-х аккумуляторов 18650;

• Интерфейсной кабель USB A-B для контроллера Arduino UNO R3;

• Интерфейсной кабель USB A-Mini-USB для контроллера Arduino NANO v3;

• Набор перемычек DUPONT20-30 MM для макетной платы. ;

• Набор перемычек DUPONT20-10 FM для макетной платы.;

• KY-015 - DHT11 - Модуль датчика температуры и влажности;

• Датчик наклона;

• GY-30 - Датчик освещённости с распаянными PLS-разъёмами для установки на макетную плату;

• GY-521 - Модуль 3-х осевого гироскопа и акселерометра на чипе MPU-6050 с распаянными PLS-разъёмами для установки на макетную плату;

•N-P-N транзистор BC546;

• ИК-приёмник HS0038B/VS1838;

• 10-сегментная светодиодная шкала;

• Светодиод индикаторный 5 мм КРАСНЫЙ (4 штуки);

• Светодиод индикаторный 5 мм ЖЁЛТЫЙ (2 штуки);

• Светодиод индикаторный 5 мм ЗЕЛЁНЫЙ (2 штуки);

• Светодиод индикаторный 5 мм СИНИЙ (2 штуки);

• Резистор постоянный 220 [Ом] (10 штук);

• Резистор постоянный 1 [кОм] (20 штук);

• Резистор постоянный 4,7 [кОм] (20 штук);

• Резистор постоянный 10 [кОм] (20 штук);

• Резистор переменный (потенциометр) 10 [кОм] с пластиковой ручкой рандомного цвета;

• Тактовая кнопка 12*12 с толкателем рандомного цвета;
