USB-UART преобразователь (Piranha CH340C)
Общие сведения

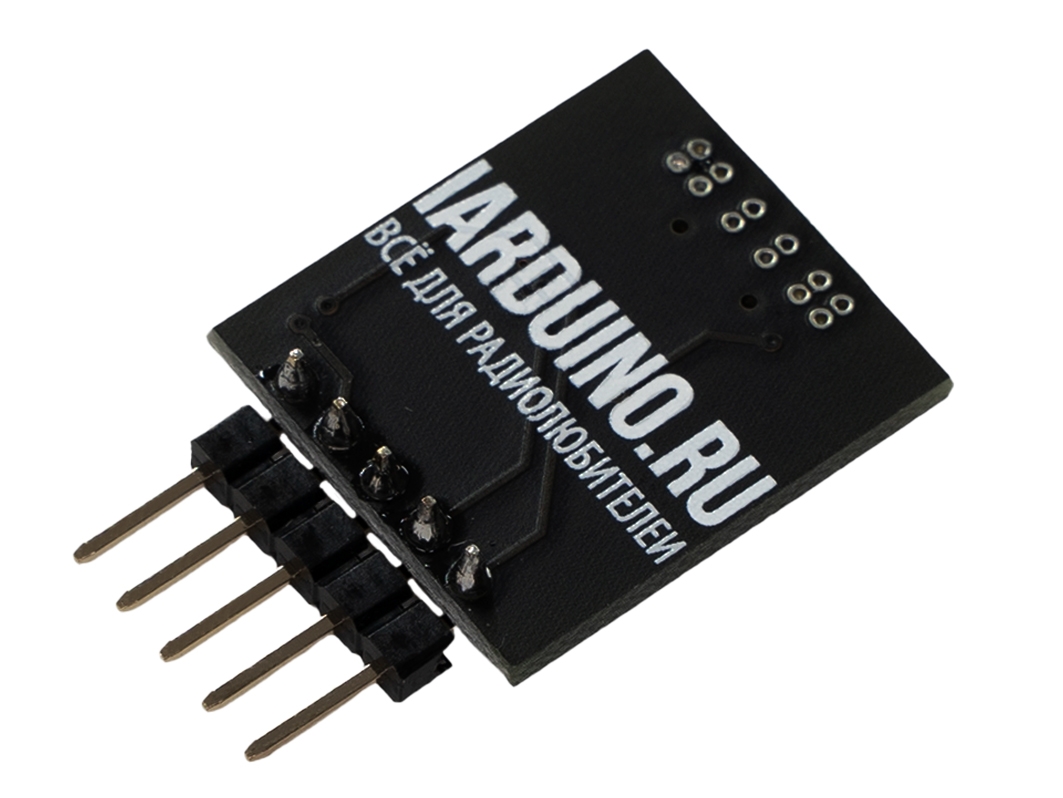

USB-UART преобразователь Piranha CH340C — разработанная нашей компанией плата выполняющая роль моста между интерфейсами USB и UART. Плата позволяет соединить компьютер через USB порт с устройством имеющим шину UART. Данный преобразователь можно использовать для программирования плат Piranha Pro Mini, Arduino Pro Mini или Piranha Trema. А так же с его помощью можно общаться с различными модулями по шине UART непосредственно с компьютера, без использования плат Arduino
Расположение выводов на плате USB-UART преобразователя Piranha совпадает с расположением выводов на плате Piranha Pro Mini и Piranha Trema, что облегчает подключение.
Видео
Редактируется...
Характеристики
- Чип: CH340C.
- Назначение: Мост USB-UART.
- Входное напряжение питания от порта USB: 5 В.
- Выходное напряжение питания на выводе VCC: 5 В.
- Логические уровни: 5 В.
- Стандарт USB: 2.0.
- Рабочая температура: -40°С...+85°С.
- Длина: 21 мм
- Ширина: 18 мм
Подключение
Для подключения к компьютеру понадобится кабель microUSB.
Для подключения к устройствам по шине UART используются выводы:
- TX - Передача данных из USB в UART. Данный вывод подключается к выводу RX устройства.
- RX - Получение данных из UART в USB. Данный вывод подключается к выводу TX устройства.
- DTR - Готовность компьютера к работе. Данный вывод подключается к выводу DTR или BLK.
- VCC и GND - Выходы питания с напряжением 5 В.
Установка драйвера
Если при подключении преобразователя в Arduino IDE не появляется новый COM-порт, возможно не был установлен драйвер USB-UART преобразователя. Инструкции по ручной установке драйвера:
- Установка драйвера на Windows 10
- Установка драйвера на Windows 7
Комплектация
- 1x USB-UART преобразователь Piranha CH340C.
Ссылки
- Wiki - Piranha Trema
- Wiki - установка драйвера Windows 7
- Wiki - установка драйвера Windows 10
