Set Adapter (PLS с клеммником)
Собрали эстетичное устройство на Piranha Set ESP32 с Trema-модулями? Но есть желание внедрить в систему стороннюю плату или датчик?
Используйте переходник Set Adapter, который даст возможность подключать к платам линейки Set самые разнообразные I²C модули, например: текстовый дисплей LCD 1602, бампер с 9 датчиками линий или датчик качества воздуха CCS811.
Что такое Trema и Set?
При сборке DIY-устройств зачастую приходится ломать голову над подключением очередного модуля к контроллеру. На поиск распиновки, подбор габаритов и изучения интерфейса каждого модуля тратится много времени и часто отбивает желание воплотить идею в жизнь.
Мы решили помочь начинающим пользователям и придумали экосистему Trema, где каждый модуль выполнен в унифицированном форм-факторе и подключается к контроллеру через специальный шлейф. Проработана также программная часть — для работы с Trema-модулем не нужно изучать даташит и ковырять протокол, доступ ко всем нужным данным осуществляется через простые для понимая функции.
А если хочется избавиться от проводов полностью, встречайте экосистему Set, которая является дополнением функционала Trema-модулей. Подключение напомнит сборку конструктора — просто устанавливаете модули в соответствующие ячейки и устройство готово. На многих платах из линейки Set, есть фирменный одноименный Set-разъём, в виде двух отверстий для передачи напряжения и данных шины I²C. Такое решение позволяет надёжно и без проводов соединять между собой платы экосистемы Set в единое устройство.
Подключение и настройка

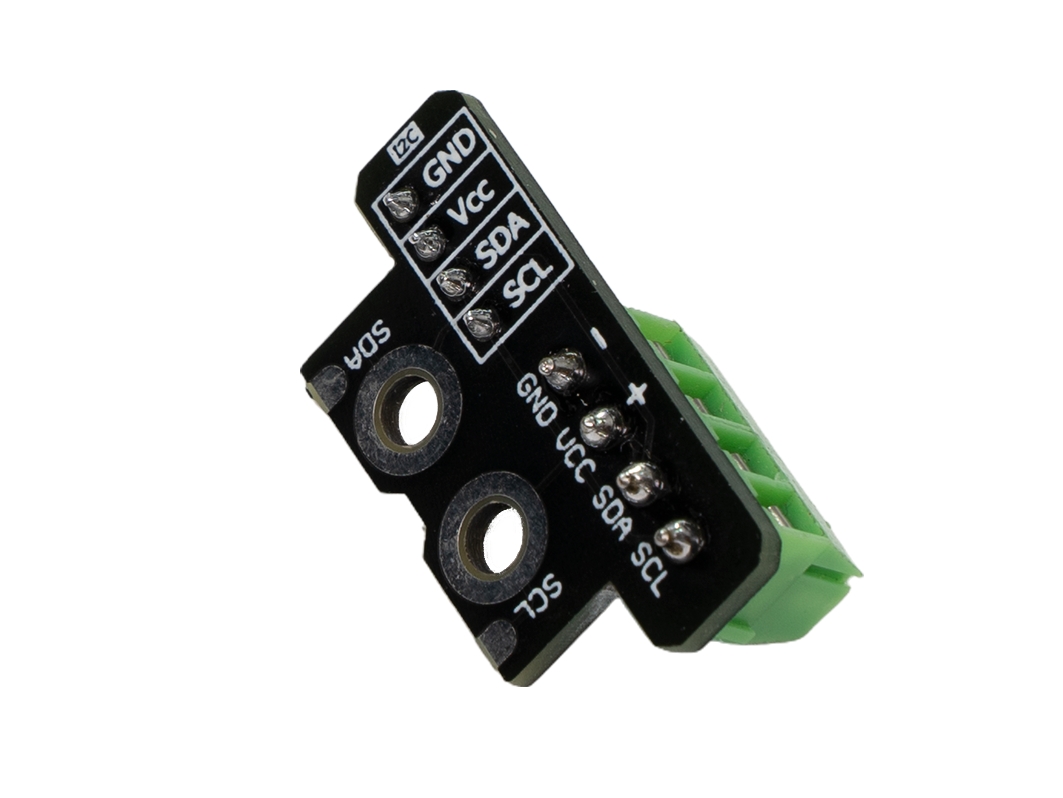

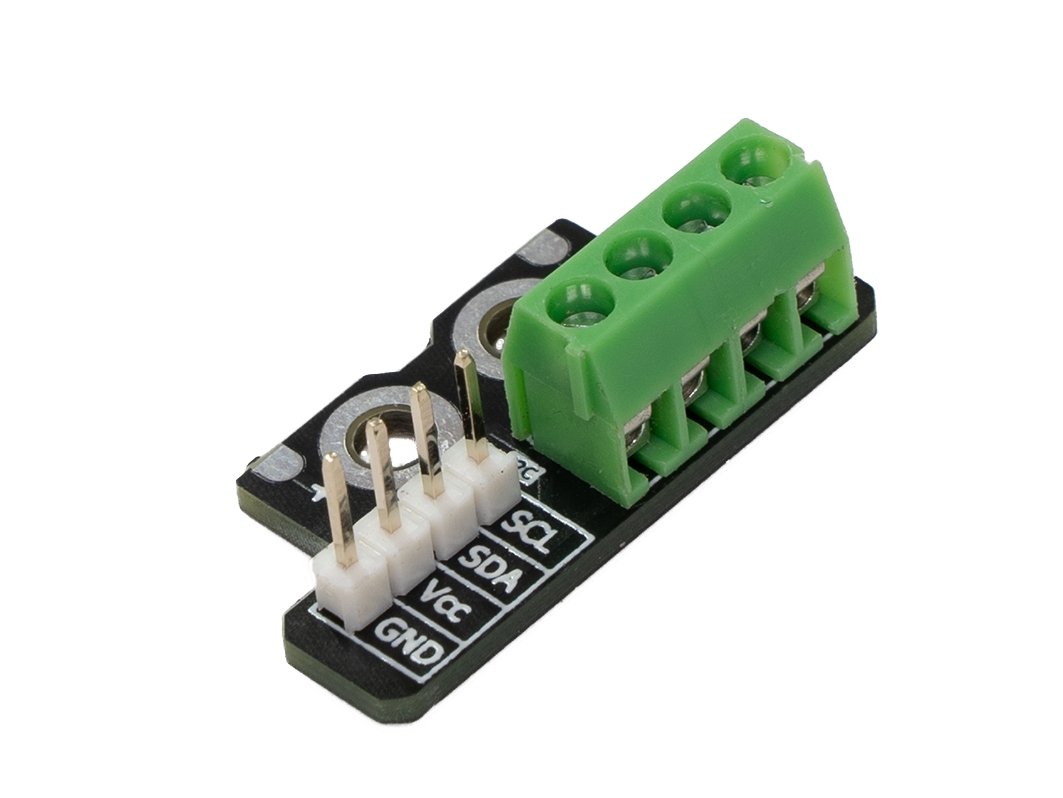

Плата Set Adapter — это переходник с экосистемы Set на контакты PLS и клеммник под винт, который нужен для подключения любого модуля с интерфейсом I²C к экосистеме Set. Для коммуникации понадобятся винты и гайки, которые идут в комплекте.

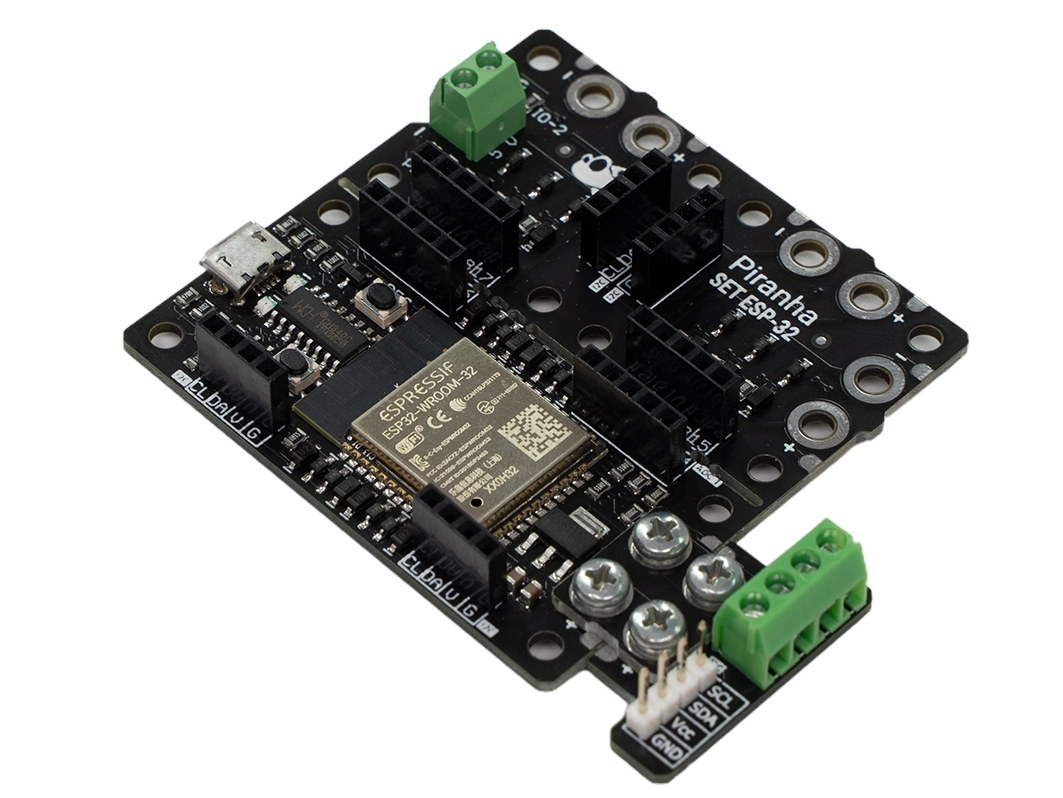

Для примера, подключим текстовый дисплей LCD 1602 к Piranha Set ESP32 через Set Adapter.
Габаритный чертёж

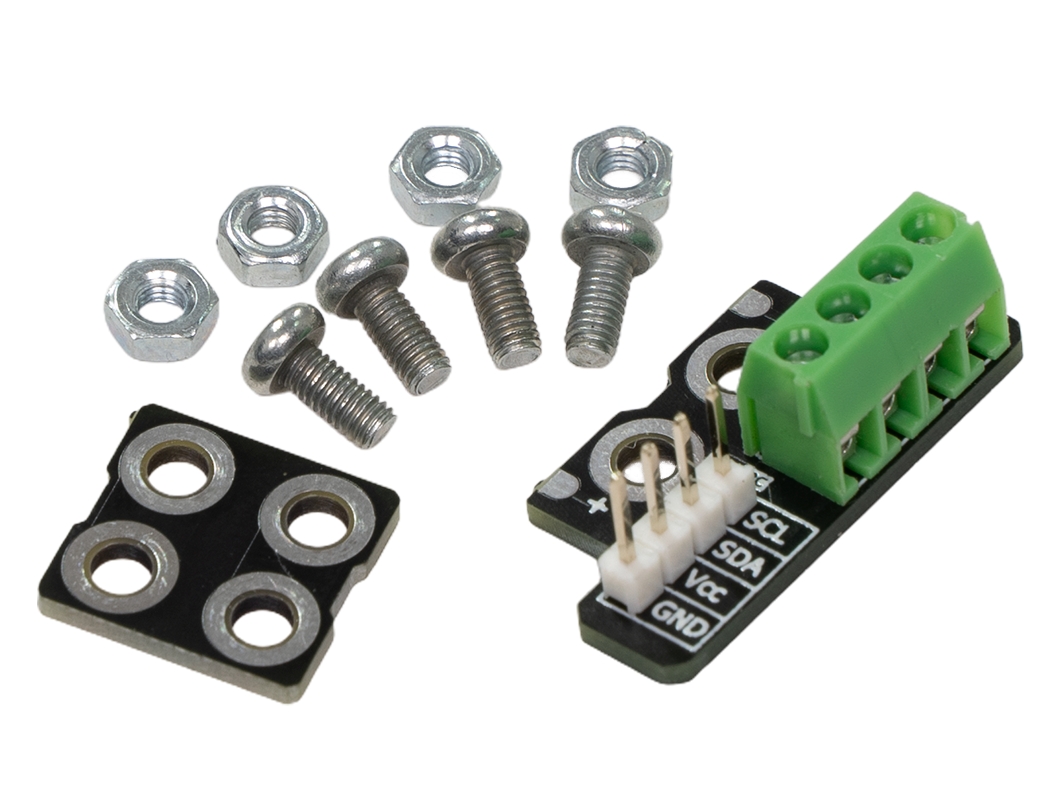

Комплектация
- 1× Set Adapter (PLS с клеммником)
- 2× Металлический винт M3
- 2× Металлическая гайка M3
Характеристики
- Модель: Set Adapter (PLS с клеммником)
- Аппаратный интерфейс: Set-разъём — PLS с клеммником
- Программный интерфейс: I²C
Ресурсы
- Piranha Set ESP32 в магазине
- Set Expander в магазине
- Set Connector в магазине
