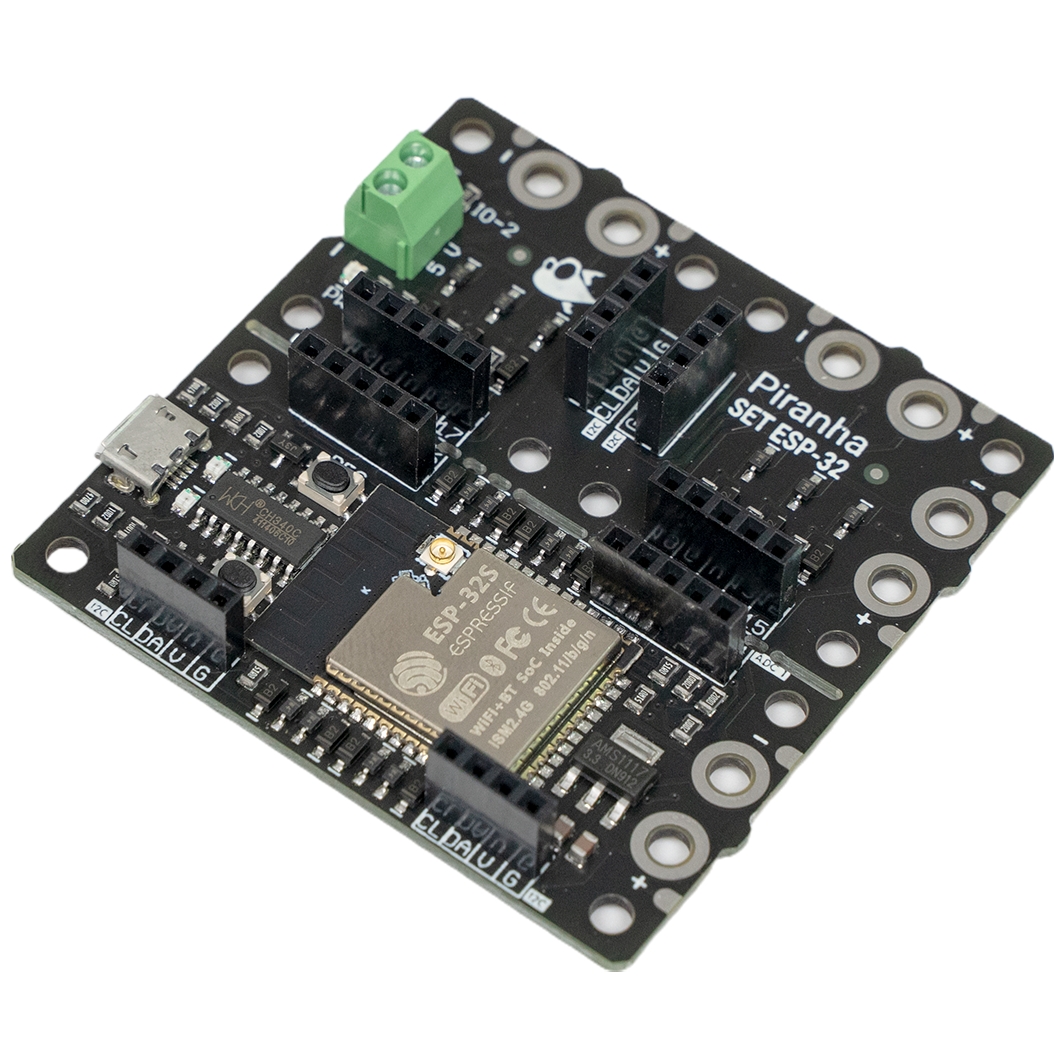

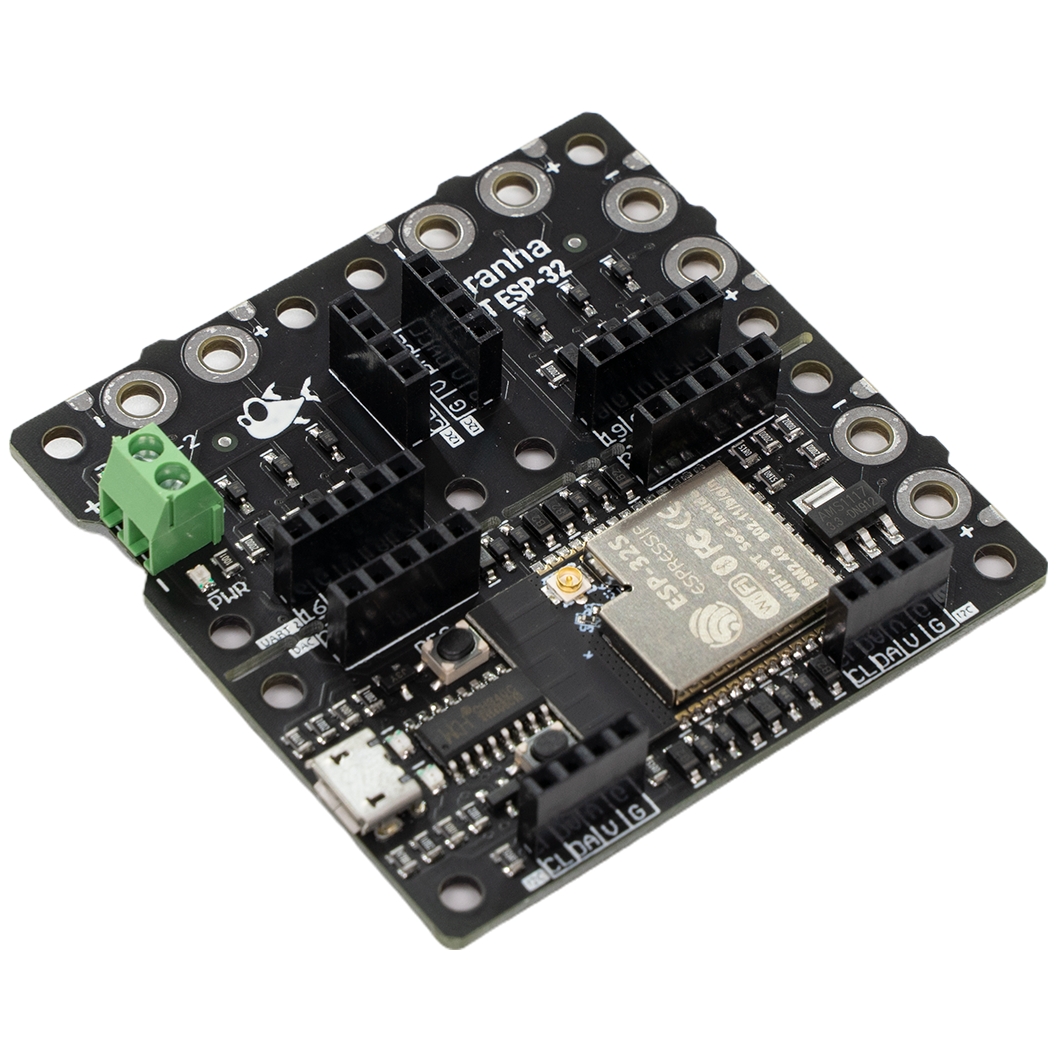

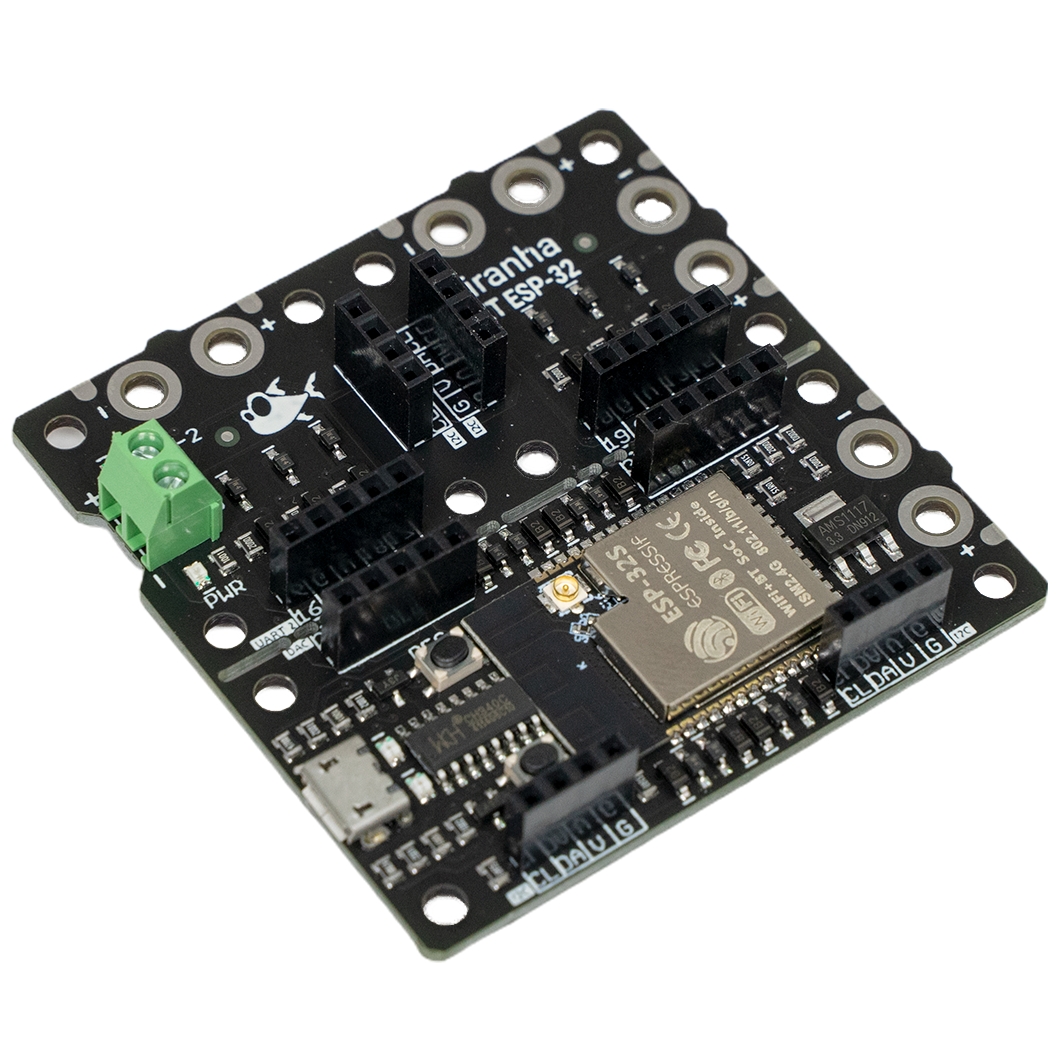

Piranha Set ESP32
Используйте платформу Piranha Set ESP32 на модуле Espressif ESP32-S для создания устройств на базе интернета вещей. Например, плата станет отличным контролером умного дома, веб-сервером для отображения показаний датчиков или мозгом робота управляемого по Wi-Fi или Bluetooth.
На плате расположено четыре посадочных ячейки для установки Trema-модулей, в линейки которых вы найдете самый разнообразные сенсоры, индикаторы и рычаги управления. Сборка не требует ни пайки, ни проводов — просто устанавливайте интересующие модули в соответствующие сеты и эстетичное устройство мечты готово.
А в качестве десерта, на плате Piranha Set ESP32 распаяна электронная обвязка для совместимости контроллера с 5 вольтовой логикой.
Особенности
- Аппаратная и программная совместимость с контроллерами ESP32.
- Четыре ячейки для подключения Trema-модулей без пайки и проводов.
- Все пины ввода-вывода совместимы с 5 вольтовой логикой.
- Встроенный USB-UART преобразователь на борту.
- Возможность расширить кол-во подключаемых модулей с 4 до 100 штук. На текущий момент опция доступна только для модулей с коммуникацией по шине I²C.
- Возможность уменьшить размеры платы вдвое, отломав не нужную часть.
- Световая индикация питания, прошивки и одного пина ввода вывода.
- Питание через USB или клеммник под винт.
Подробности

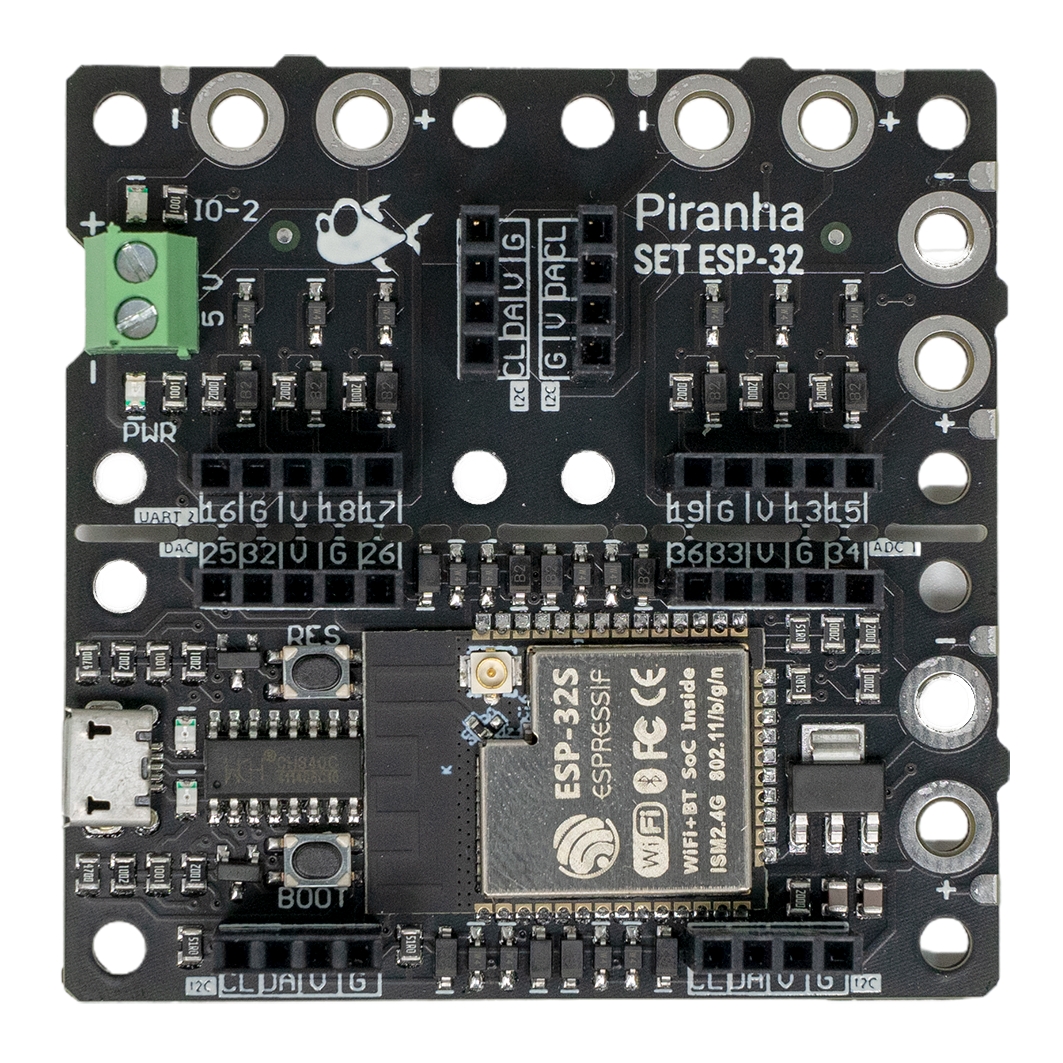

Платформа Piranha Set ESP32 выполнена на модуле ESP32-S, под металлической крышкой которого расположена система на кристалле SoC ESP32-D0WDQ6 с тактовой частотой до 240 МГц и Flash-память на 4 МБ. Также в кристалл встроен датчик температуры, датчик Холла и контроллер сенсорного ввода. Поддерживаются беспроводные стандарты связи Wi-Fi 802.11 b/g/n (2,4 ГГц) и протокол Bluetooth v4.2 с BLE.
На плате расположено четыре посадочных места для подключения Trema-модулей, среди которых вы найдете сенсоры, дисплеи, кнопки и прочие элементы. Процесс напоминает сборку конструктора — просто устанавливаете модули в соответствующие ячейки. И самое важное никаких макетных плат, пайки и проводов. Всего пара минут и устройство готово.
Для надёжной фиксации, рекомендуем закреплять Trema-модули к Piranha Set ESP32 с помощью стоек и винтов.
