NeoPixel (Trema-модуль)
Общие сведения

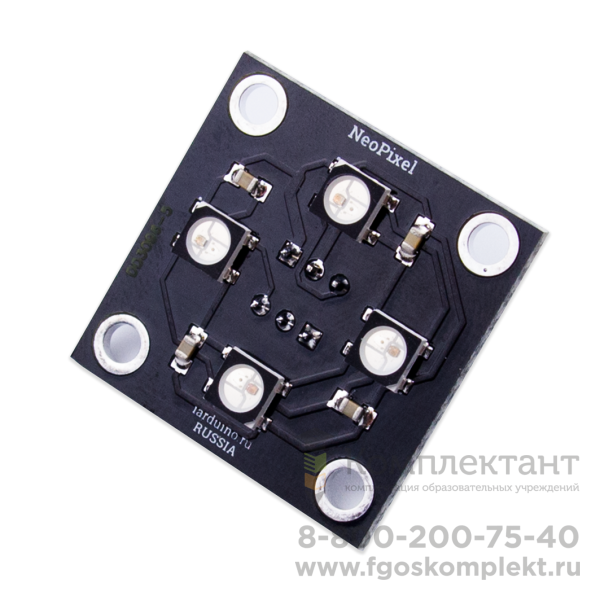

Trema-модуль NeoPixel — это модуль с четырьмя адресными RGB светодиодами, их «адресность» позволяет управлять цветом каждого светодиода на одной линии. Модули можно соединять друг с другом, используя только 1 вывод Arduino.
Подробнее про модуль.
Видео
Характеристики
- Входное напряжение питания модуля: 5 В
- Ток потребляемый драйвером каждого светодиода: < 1 мкА
- Ток потребляемый каждым светодиодом: < 45 мА (по 15 мА на полную яркость свечения каждого цвета светодиода)
- Уровень логической «1» на входе IN: > 0,7 Vcc
- Уровень логического «0» на входе IN: < 0,3 Vcc
- Входная ёмкость: 15 пФ
- Задержка передачи данных: < 300 нс
- Время передачи одного бита данных: 1,25 мкс
- Длительность импульса для передачи бита «1»: 900 нс (±150 нс)
- Длительность импульса для передачи бита «0»: 350 нс (±150 нс)
- Время простоя линии данных перед применением новых цветов > 50 мкс
- Длина световой волны: 620 ... 630 нм (для красного цвета)
- Длина световой волны: 515 ... 530 нм (для зелёного цвета)
- Длина световой волны: 465 ... 470 нм (для синего цвета)
- Рабочая температура: -25 ... 80 °C
- Температура хранения: -55 ... 150 °C
- Габариты: 30х30х30 мм (с учётом колодки выводов)
- Вес: 9 г
Все модули линейки "Trema" выполнены в одном формате
Подключение
Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.

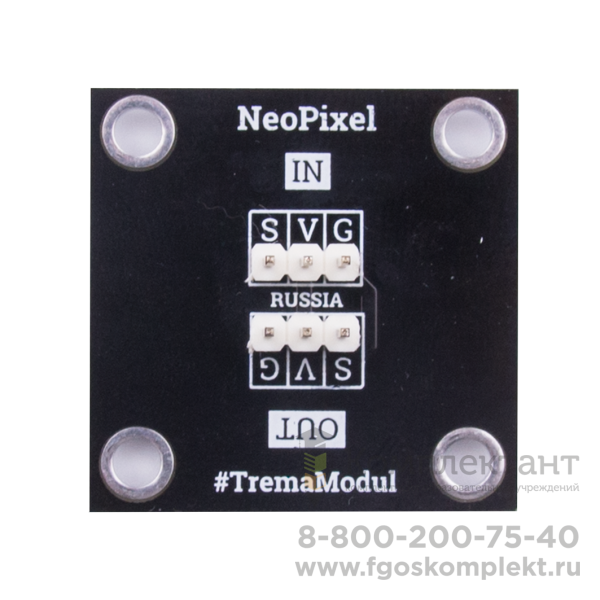

Модули NeoPixel подключаются входом (IN) к любому выводу Arduino. При подключении нескольких модулей их можно соединить друг с другом (выход OUT каждого модуля со входом IN следующего), а вход IN первого модуля к любому выводу Arduino. Или подключить вход IN каждого модуля к своему выводу Arduino. Нумерация (адрес) светодиодов является сквозной и начинается от ближайшего к выводу Arduino.
Инструкция по установке.
Для работы с адресными светодиодами предлагаем воспользоваться библиотекой iarduino_NeoPixel.
Инструкция по установке библиотеки.
Комплектация
- 1x Trema-модуль NeoPixel;
- 1x Шлейф трёхпроводной;
Ссылки
- Wiki - NeoPixel (Trema-модуль);
- Библиотека iarduino_NeoPixel (для работы с адресными светодиодами и модулями NeoPixel);
