Адаптер для NRF24L01+ для Arduino
Адаптер для радио модуля nRF24L01+ —предназначен для удобства подключения к arduino радио модулей: nRF24L01 или nRF24L01 PA LNA.
Общие сведения
Адаптер для радио модуля nRF24L01+ — предназначен для удобства подключения к arduino радио модулей: nRF24L01 или nRF24L01 PA LNA.
Адаптер исправляет два недостатка радио модулей nRF24L01 :
- напряжение питания радио модуля 3,3 В, при этом выход 3.3V arduino может не справиться с питанием радио модуля (наблюдается "проседание" напряжения, к которому критично относится модуль). И не на всех arduino есть выход 3.3V, например в 5 вольтовой arduino pro mini, его нет.
- выводы модуля конструктивно выполнены в виде двухрядной колодки и не на всех модулях они подписаны, что затрудняет подключение радио модуля к arduino
Характеристики
- Входное напряжение питания адаптера: 4,8 ... 12 В (номинально 5 В)
- Выходное напряжение, подаваемое на питание радио модуля: 3,3 В
- Максимальный ток, на шине питания радио модуля: до 800 мА
- Рабочая температура адаптера: -40 ... 125 °C
- Габариты адаптера: 27х19х12 мм (с учётом колодок выводов)
- Вес: 9 г
Подключение
Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.
- Адаптер подключается к аппаратной шине SPI arduino проводами через однорядную колодку подписанных выводов.

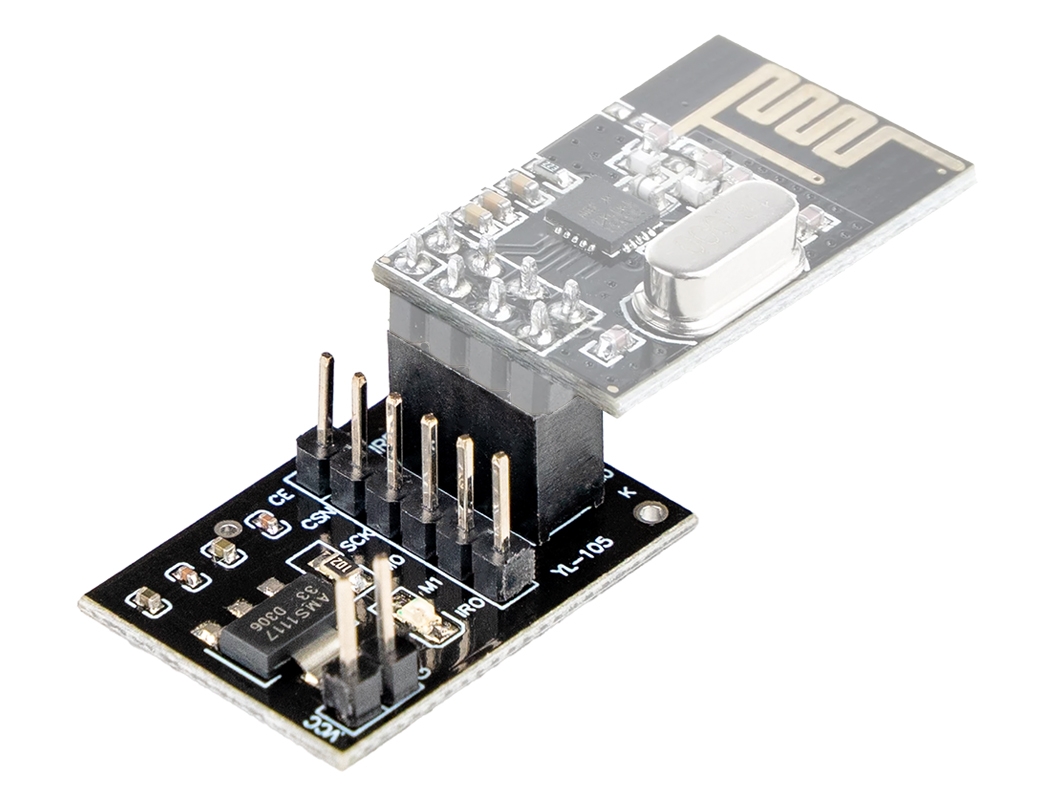

- Радио модуль подключается к адаптеру через двухрядную колодку. Если его подключить некорректно, то Вы просто перекроете однорядную колодку адаптера и не сможете подключить его к arduino.
Питание
Напряжение питания адаптера, 5 В постоянного тока, подаётся на выводы Vcc и GND.
Подробнее о модуле

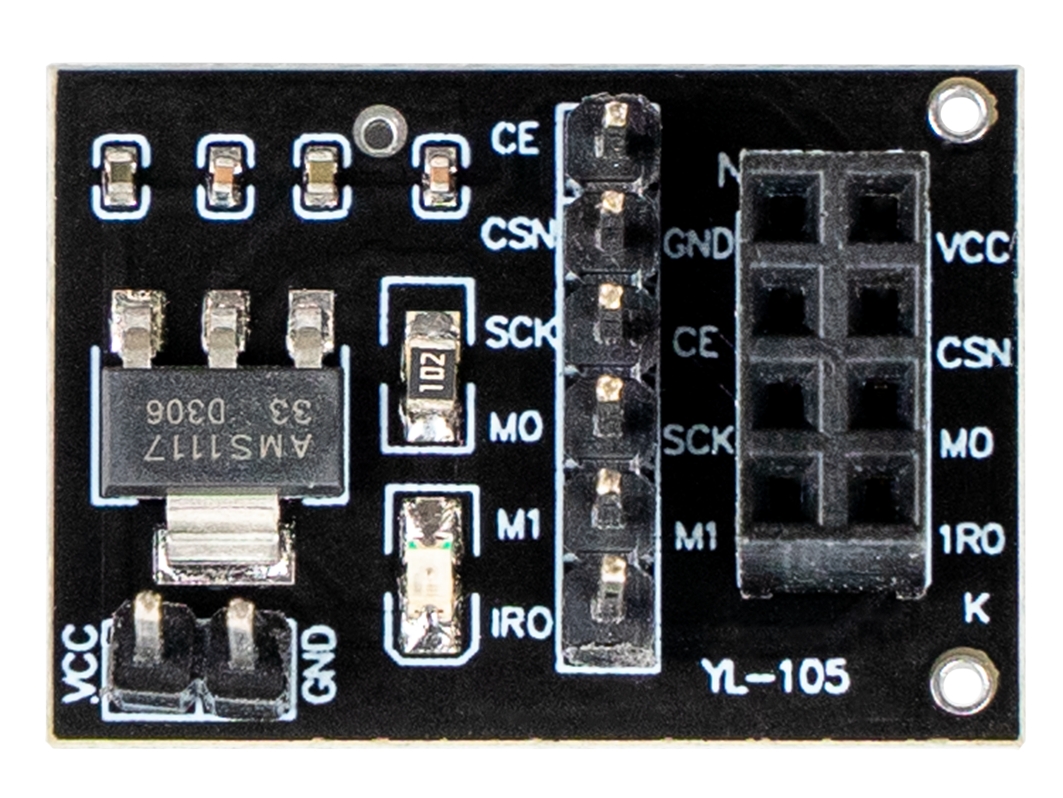

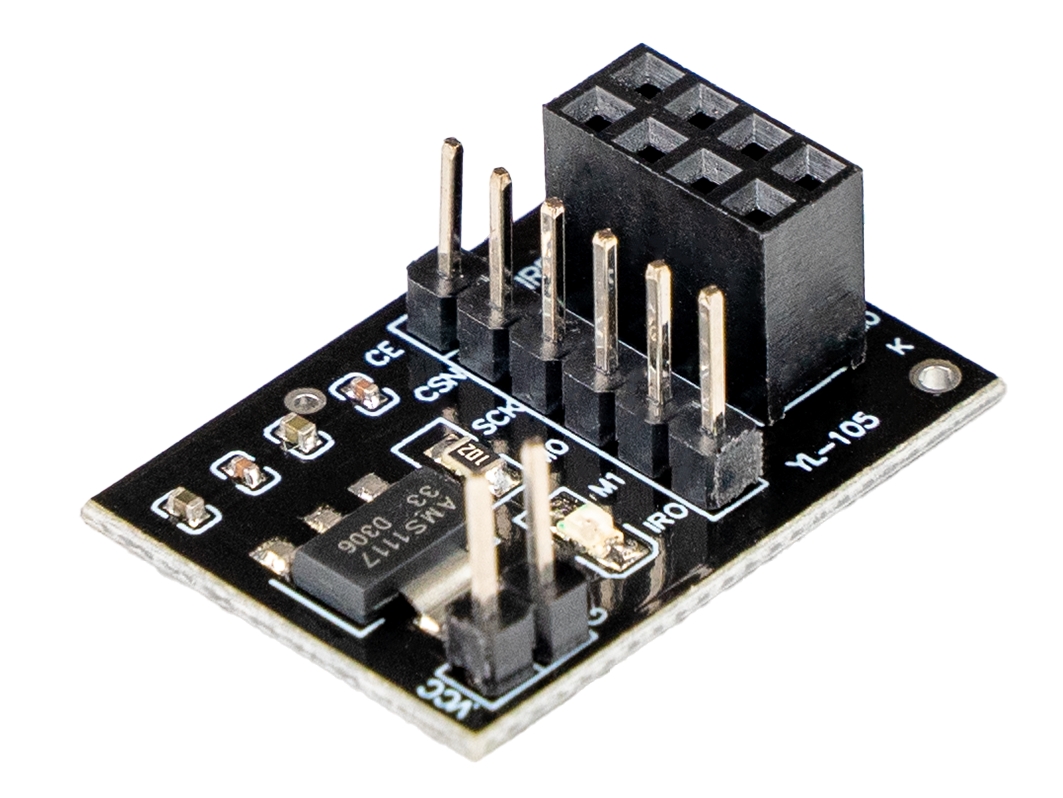

Адаптер имеет две колодки подписанных выводов: двухрядная (для подключения радио модуля) и однорядная (для подключения к arduino). Адаптер оснащен стабилизатором напряжения (Vin = 5 В, Vout = 3,3 В), для питания радио модуля, собранным на базе чипа AMS1117, а также светодиодом, который служит индикатором наличия питания.
Комплектация
- 1x Адаптер для nRF24L01;
Ссылки
- Урок 26.5 Соединяем несколько arduino по радиоканалу через nRF24L01;
- Урок 26.4 Соединяем две arduino по радиоканалу через nRF24L01;
