WEMOS Relay Shield для Arduino

Общие сведения

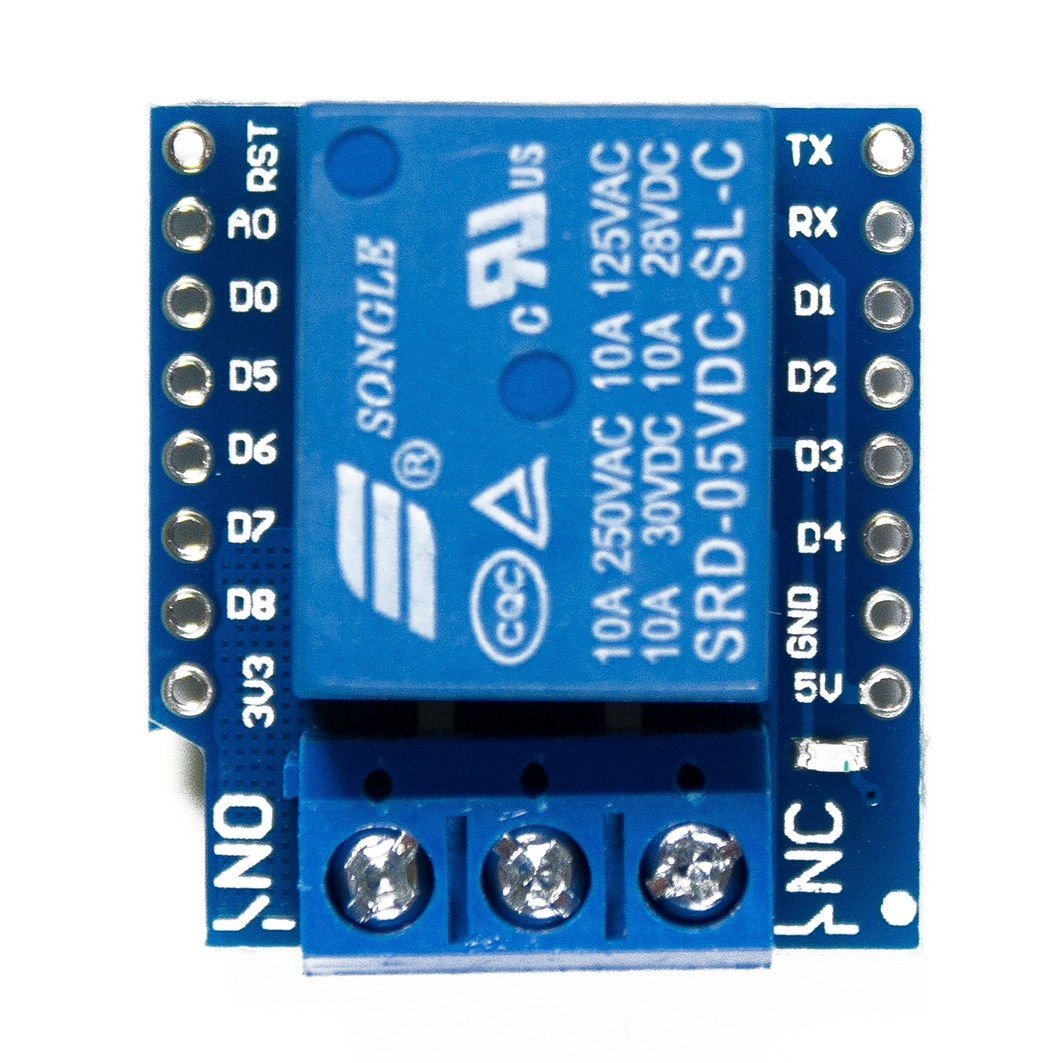

WEMOS Relay Shield — это модуль с электромагнитное реле, предназначенный для установки на платы WeMos: WEMOS D1 mini / WEMOS D1 mini Pro. Модуль позволяет управлять силовыми цепями постоянного или переменного тока, например, коммутировать (подключать и отключать) различные устройства к сети ~220 В. Так же на плате присутствует светодиод сигнализирующий о наличии логической «1» на входе «D1» модуля.

Характеристики

• Используемые выводы: D1, 5V, GND.
• Напряжение коммутируемой цепи (силовой части): до ~250 В переменного тока.
• Напряжение коммутируемой цепи (силовой части): до 30 В постоянного тока.
• Количество коммутирующих контактов: 3 (переключение).
• Ток коммутируемой цепи (силовой части): до 10 А постоянного или переменного тока.
• Габариты: 27,6x25,6 мм.

Подключение

• Перед установкой Shield, к его выводам нужно припаять разъемы идущие с ним в комплекте.
• Все Shield WeMos устанавливаются на плату WEMOS D1 mini или WEMOS D1 mini Pro без использования проводов.
• На всех платах WeMos имеется вырез возле вывода 3V3. При установке Shield вырезы всех плат должны находиться с одной и той же стороны (друг над другом).
• Нагрузка силовой части подключается к сети в разрыв выходных контактов платы «NO» (нормально разомкнуты), или «NC» (нормально замкнуты). Если нагрузка (устройство) подключена к сети через контакты «NO», то при отсутствии питания платы или отсутствии «1» на входе «D1», силовая цепь будет разомкнута (устройство отключено). Если нагрузка (устройство) подключена к сети через контакты «NC», то при отсутствии питания платы или отсутствии «1» на входе «D1», силовая цепь будет замкнута (устройство включено).

Подробнее о модуле

На плате WeMos Relay Shield установлено электромагнитное реле, контакты силовой части которого переключаются при смене логических уровней на выводе «D1».

• При отсутствии сигнала на входе «D1» или наличии на нём уровня логического «0», обмотка реле не подключена, светодиод не светится, выходные контакты находятся в нормальном состоянии: «NO» (Normally Open) разомкнуты, «NC» (Normally Closed) замкнуты.
• При подаче на вход «D1» уровня логической «1», обмотка реле подключается через транзистор к напряжению питания платы 5 В (выводы «5V» и «GND»), светодиод включается, выходные контакты «NO» (Normally Open) замыкаются, «NC» (Normally Closed) размыкаются.

Примеры

Включение/выключение реле.

const uint8_t  pinRELAY    = D1;             // Указываем вывод к которому подключено релеconst uint32_t varINTERVAL = 2000;           // Указываем интервал переключения релеbool           flgRELAY    = false;          // Указываем начальное состояние реле                                             //void setup(){                                //    pinMode(pinRELAY, OUTPUT);               // Переводим вывод pinRELAY в режим выхода (управляем реле)}                                            //                                             //void loop(){                                 //    digitalWrite(pinRELAY, flgRELAY);        // Устанавливаем уровень на выводе pinLED в соответствии с флагом flgLED    flgRELAY = !flgRELAY;                    // Меняем флаг состояния реле flgRELAY    delay(varINTERVAL);                      // Устанавливаем задержку на varINTERVAL миллисекунд}                                            //

Данный скетч включает и выключает реле с интервалом в 2 секунды. О текущем состоянии реле можно судить по светодиоду установленному на плате WeMos Relay Shield. Если к сети ~220 В в разрыв контактов «NO» подключить лампу на 200 В, то она будет включаться и выключаться вместе со светодиодом.

Комплектация

• 1x WeMos Relay Shield;
• 2x Соединитель типа "ПАПА-ПАПА";
