Твердотельное реле 240VAC. 2А для Arduino

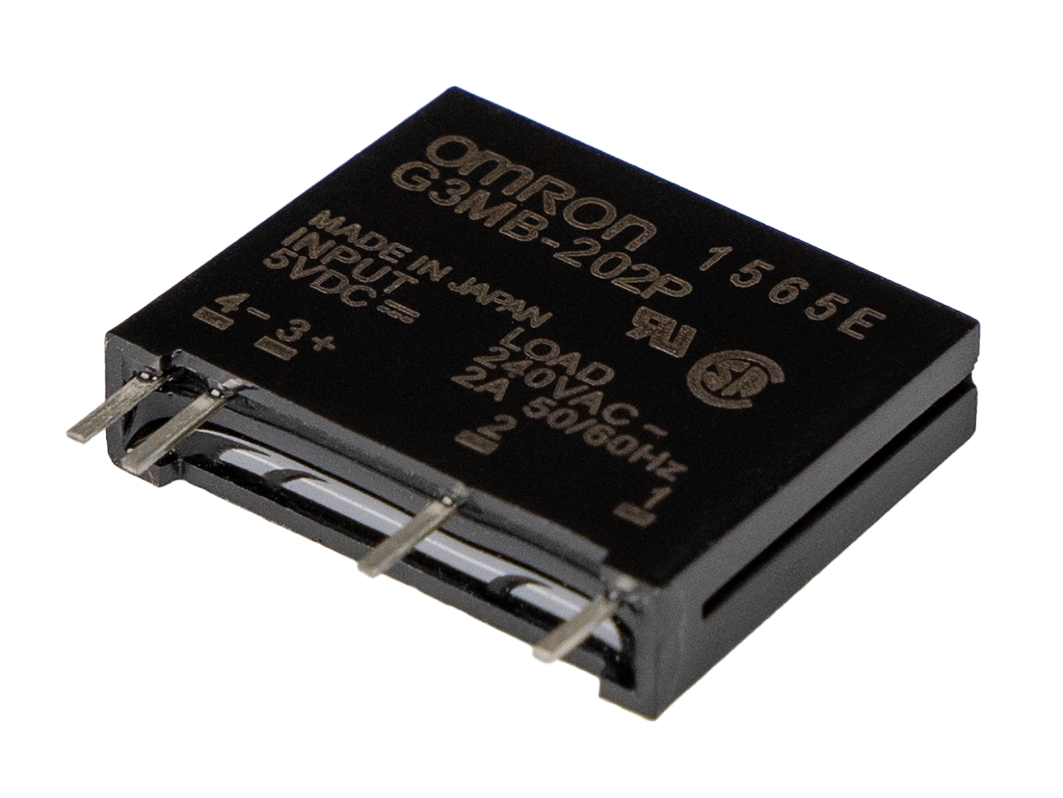

Твердотельное релеG3MB-202P —предназначено для замыкания выходной цепи переменного тока.
Общие сведения
Твердотельное реле G3MB-202P — предназначено для замыкания выходной цепи переменного тока.
Характеристики
- Тип: DC-AC;
- Напряжение срабатывания на входе (S): > 4 В (номинально 5 В)
- Максимальное напряжение на входе (S): < 6 В
- Максимальный ток, на входе (S) модуля: < 12 мА, при Vcc = 5 В.
- Номинальное напряжение нагрузки (AC): 120 ... 240 В, переменного тока 50/60 Гц
- Пиковые значения напряжения нагрузки (AC): 75 ... 264 В, переменного тока 50/60 Гц
- Падение напряжения в цепи нагрузки (AC): <1,6 В
- Номинальный ток нагрузки (AC): 0,1 ... 2 А
- Пиковое значение тока нагрузки (AC): 30 А (не повторяющееся и не дольше 20 мс)
- Ток утечки в цепи нагрузки (AC): 1 мА, при напряжении 100 В. 1,5 мА, при напряжении 200 В.
- Максимальное время срабатывания: < 1 мс после пересечения нуля.
- Рабочая температура: -30 ... 80 °C, при относительной влажности воздуха < 85 %
Подробнее о реле
Благодаря отсутствию механических движущихся частей, твердотельное реле имеет больший срок службы и не издаёт характерных звуков, по сравнению с обычными, электромеханическими реле. Цифровая схема твердотельного реле развязана с силовой частью, симметричным триодным фототиристором. Реле имеет функцию пересечения ноля (zero cross function). Данная функция предусматривает возможность замыкания выходной цепи только тогда, когда переменное напряжение нагрузки пересекает ноль, благодаря чему ток нагрузки увеличивается плавно. Такой тип включения продлевает срок службы устройств, подключённых к силовой части реле, но делает невозможным замыкание цепей нагрузки постоянного тока.
Функция пересечения нуля (zero cross function)
Из графика видно, что после подачи управляющего сигнала на вход, реле ожидает когда приложенное к выходной цепи напряжение "пересечёт" ноль и только в этот момент замыкает выходную цепь. Следовательно в выходной цепи не происходит резкого увеличение тока.
Комплектация
- 1х Твердотельное реле G3MB-202P;
Ссылки
- DataSheet;
