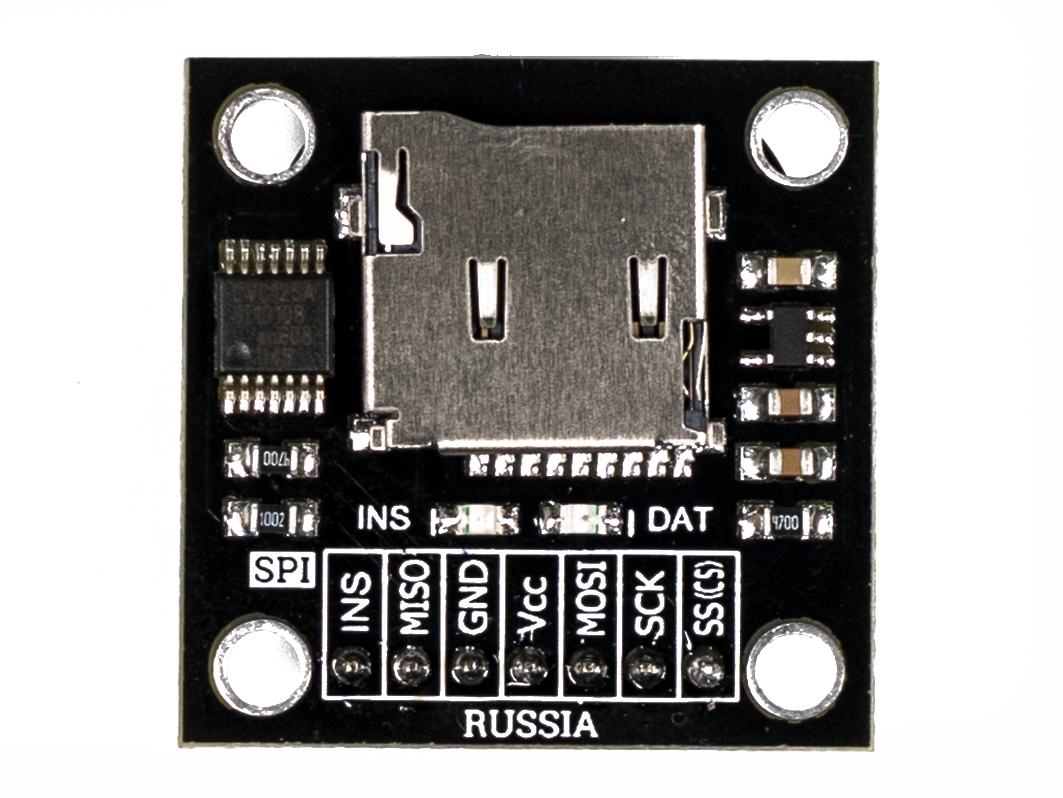

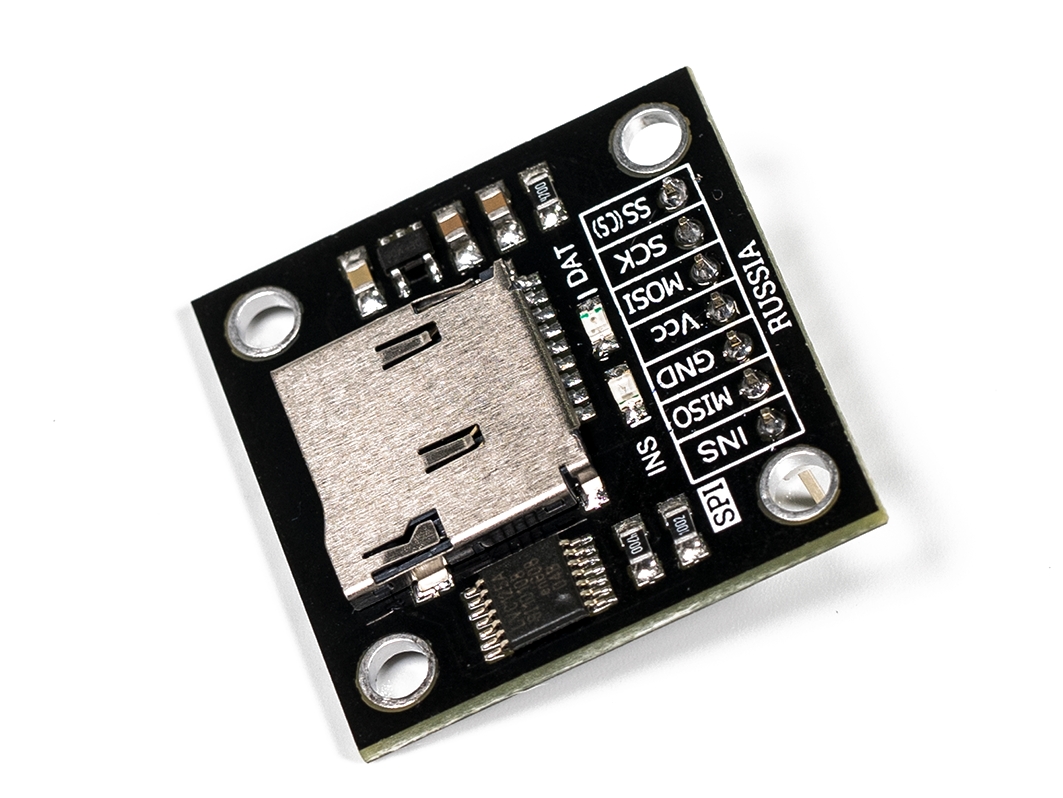

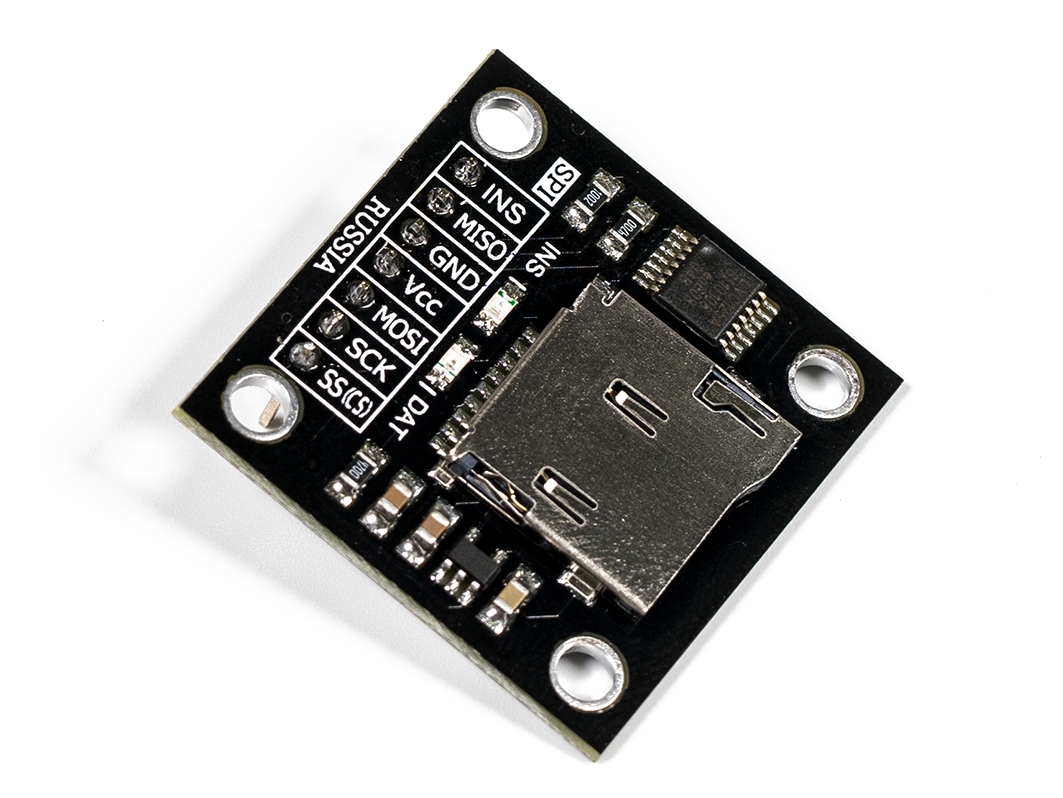

Адаптер карт MicroSD (Trema-модуль v2.0) для Arduino
Адаптер карт MicroSD (Trema-модуль v2.0)— позволяет работать с картами MicroSD (Micro Secure Digital).Хотите узнать как меняетсятемпература в вашем доме за сутки, за месяц, за год? Хотите узнать зависимость влажности почвы от времени суток или просто хотите провести научный эксперимент с измерениями через определённый интервал времени? Trema-модульАдаптер карт microSDиплатына базе микроконтроллеров Atmelвам в этом помогут! То, о чем не могли даже и мечтать учёные середины двадцатого века у вас на ладони.
Общие сведения
Адаптер карт MicroSD (Trema-модуль v2.0) — позволяет работать с картами MicroSD (Micro Secure Digital). Хотите узнать как меняется температура в вашем доме за сутки, за месяц, за год? Хотите узнать зависимость влажности почвы от времени суток или просто хотите провести научный эксперимент с измерениями через определённый интервал времени? Trema-модуль Адаптер карт microSD и платы на базе микроконтроллеров Atmel вам в этом помогут! То, о чем не могли даже и мечтать учёные середины двадцатого века у вас на ладони.
"Наука начинается с тех пор, как начинают измерять" (Дмитрий Иванович Менделеев).
Видео
Характеристики
- Входное напряжение питания: 5 В
- Ток потребляемый адаптером: 0,2 ... 200 мА
- Поддерживаемый объем MicroSD: до 2 Гб
- Поддерживаемый объем MicroSDHC: до 32 Гб
- Габариты: 30x30x4.3 мм (без учёта выводов)
- Вес: 4 г
Все модули линейки "Trema" выполнены в одном формате
Подключение
Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.
Инструкция по подключению
Адаптер подключается к аппаратным выводам шины SPI (4 вывода: CS, SCK, MOSI, MISO). Название выводов указано на адаптере, их нужно подключить к одноименным выводам Arduino
Если на шине SPI уже находится устройство подключённое к аппаратному выводу CS, то для адаптера можно назначить другой цифровой вывод CS, например 4 (как это указано в стандартных примерах Arduino IDE > Файл > Образцы > SD > ... ). При этом и аппаратный вывод CS и назначенный вывод CS должны быть сконфигурированы как цифровой выход: pinMode(4, OUTPUT).
Питание
Входное напряжение (5В) постоянного тока, подаётся на выводы Vcc и GND адаптера.
Подробнее о адаптере
Библиотека для работы с данным адаптером входит в стандартный набор Arduino IDE. Вам не нужно её скачивать.
Библиотека SD позволяет: читать и записывать данные, создавать и удалять файлы, получать информацию о файлах и SD-карте, работать с SD-картой на низком уровне.
Комплектация
- 1x Trema-модуль Адаптер карт MicroSD
- 1x Трёх проводной шлейф
- 4х Провод "мама-мама"
Ссылки
- Datasheet (чип LC125A)
- Datasheet (microSDHC)
- Урок 20. Подключение и работа с флеш картой на Arduino
- Инструкция по подключению
