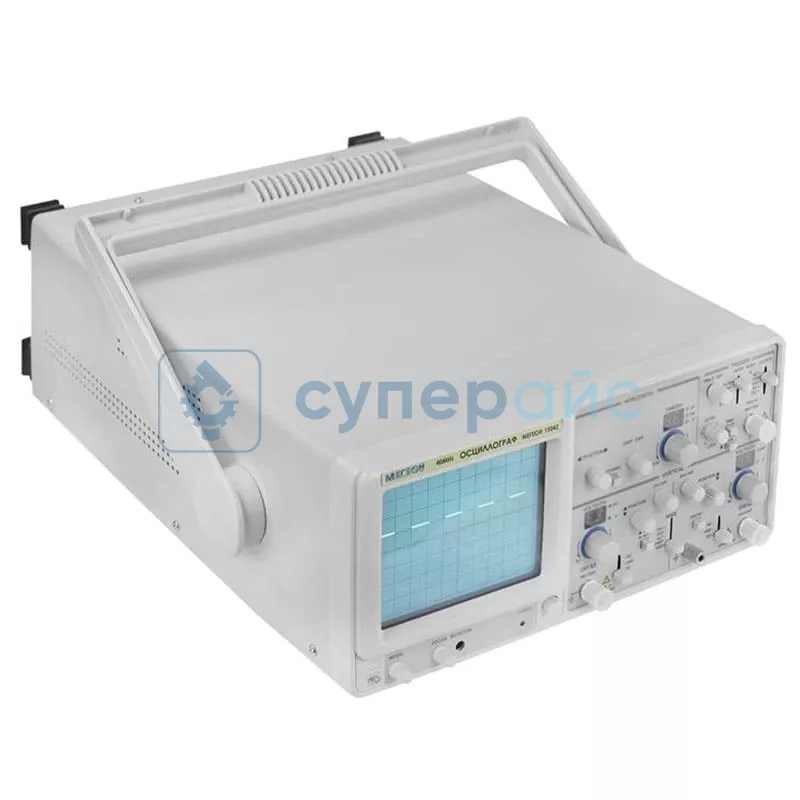

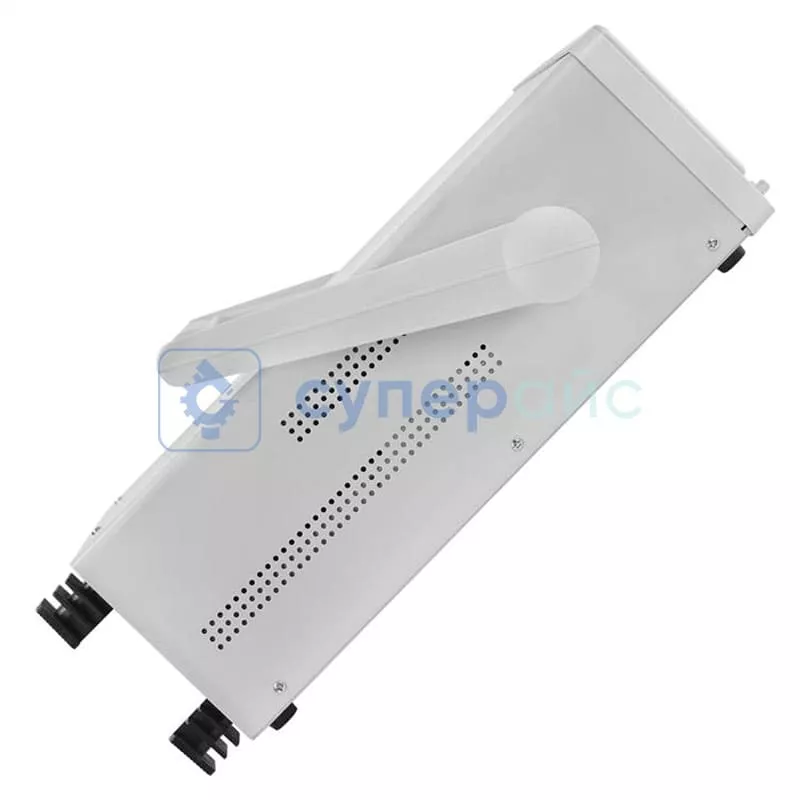

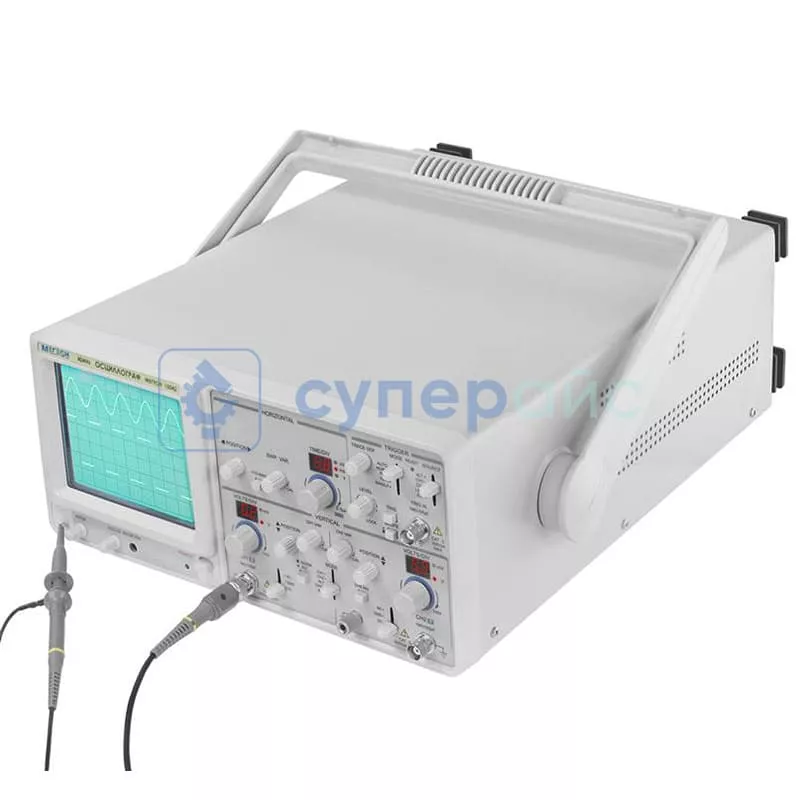

Осциллограф аналоговый двуканальный МЕГЕОН 15042
0
173 730 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Подборка оборудования для ВУЗов и колледжей
Характеристики
Цена актуальна на дату
:
?
Какого числа актуализировали цену товара
07.05.2025
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Технические характеристики МЕГЕОН 15042
| Количество каналов | 2 |
| Полоса пропускания | 40 МГц |
| Канал вертикального отклонения | |
| Чувствительность | 1 мВ/дел - 5 В/дел, 21 ступеней ряд: 1; 2; 5; |
| Погрешность | ± 3 % |
| Плавная регулировка | перекрытие по диапазону не менее 2,5 раза |
| Полоса пропускания | 40 МГц |
| Время нарастания сигнала | 5 мВ - 5 В/дел: не более 8,8 нс |
| Входное сопротивление / емкость | 1 МОм / 25 пФ |
| Режимы отображения осциллограмм | канал 1 канал 2 режим ALT/CHOP: канал «CH1» отображается совместно с каналом «CH2» прерывисто/попеременно алгебраическое сложение каналов 1 и 2 |
| Частота коммутации каналов в режиме « CHOP » | ~ 250 кГц |
| Режимы работы входов | АС: закрытый вход; DC: открытый вход; GND: Вход усилителя отключается от источника сигнала и заземляется |
| Максимальное входное напряжение | закрытый вход: 300 В (DC + АС пик: частота не более 1 кГц); при использовании щупов с коэффициентом деления 1:1, максимальное действующее значение составляет 40В (14 В RMS для синусоидального сигнала); при использовании щупов с коэффициентом деления 10:1 максимальное значение 400В (140 В RMS для синусоидального сигнала) |
| Тракт синхронизации | |
| Источники синхронизации | синхронизация по сигналу Каналу 1; синхронизация по сигналу Каналу 2; синхронизация от сети питания; синхронизация от внешнего источника |
| Полярность сигналов для синхронизации | + / - |
| Чувствительность синхронизации | в диапазоне частот: 10 Гц. ~ 2 МГц: каналы 1 и 2: 0,5 деления осциллограммы; режим источника синхронизации ALT : 2 деления осциллограммы; внешний источник синхронизации: 0,2 В в диапазоне частот: 2 МГц ~ 20 МГц: каналы 1 и 2: 1,5 деления осциллограммы режим источника синхронизации ALT : 3 деления осциллограммы; внешний источник синхронизации: 0,8 В в диапазоне частот: 20 МГц ~ 40 МГц: каналы 1 и 2: 2 деления осциллограммы; режим источника синхронизации ALT : 3 деления осциллограммы; внешний источник синхронизации: 0,8 В; ТВ-сигнал: импульсом синхронизации более чем 1,5 деления осциллограммы; внешний источник синхронизации: 1 В |
| Режимы работы схемы синхронизации | ждущая, автоматическая, от ТВ-сигнала по строчными синхроимпульсам, от ТВ-сигнала по кадровым синхроимпульсами, одиночная |
| Канал горизонтального отклонения | |
| Коэффициенты развертки | 0,1 мкс/дел ~ 0,5 сек/дел, разделены на 21 поддиапазон, ряд: 1-2-5 |
| Погрешность | ± 3 % |
| Диапазон плавной регулировки чувствительности | не менее 2,5 раза |
| Дополнительный множитель развертки | х10 |
| Режим X-Y | |
| Полоса пропускания | DС ~ 500 кГц |
| Ошибка разности фаз X-Y | не более 3° в полосе 0 - 50 кГц |
| Z -вход | |
| Чувствительность | 5 В (уровень TTL) |
| Полоса частот | DC - 2 МГц |
| Входное сопротивление | приблизительно 10 кОм |
| Макс, входное напряжение | 30 В (DC + АС пик) |
| Дисплей | |
| Тип | электронно-лучевая трубка |
| Размер активной области | 80 х 100 мм |
| Общие характеристики | |
| Потребляемая мощность | 35 Вт (40 ВА) |
| Условия эксплуатации | температура: 0 - 40 °С; относительная влажность: не более 85 % |
| Условия хранения и транспортировки | температура: -20 - 60 °С влажность: не более 85 % без выпадения конденсата |
| Габариты | 150 х 310 х 455 мм |
| Вес прибора без соединительных кабелей | 8 кг |
| Вес прибора без соединительных кабелей | 9,2 кг |

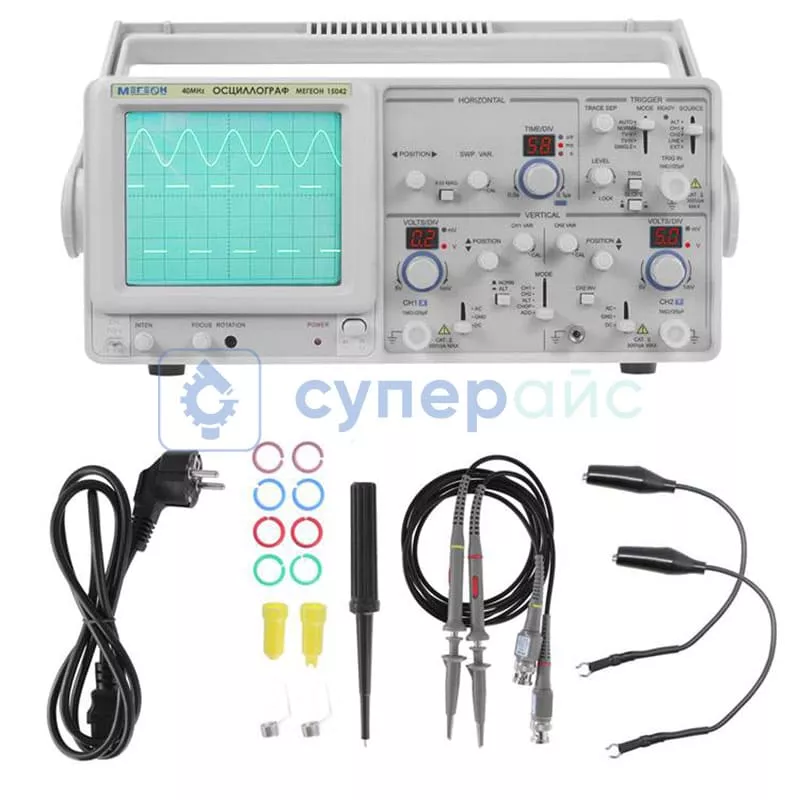

| Комплектация | осциллограф МЕГЕОН 15042 - 1 шт |

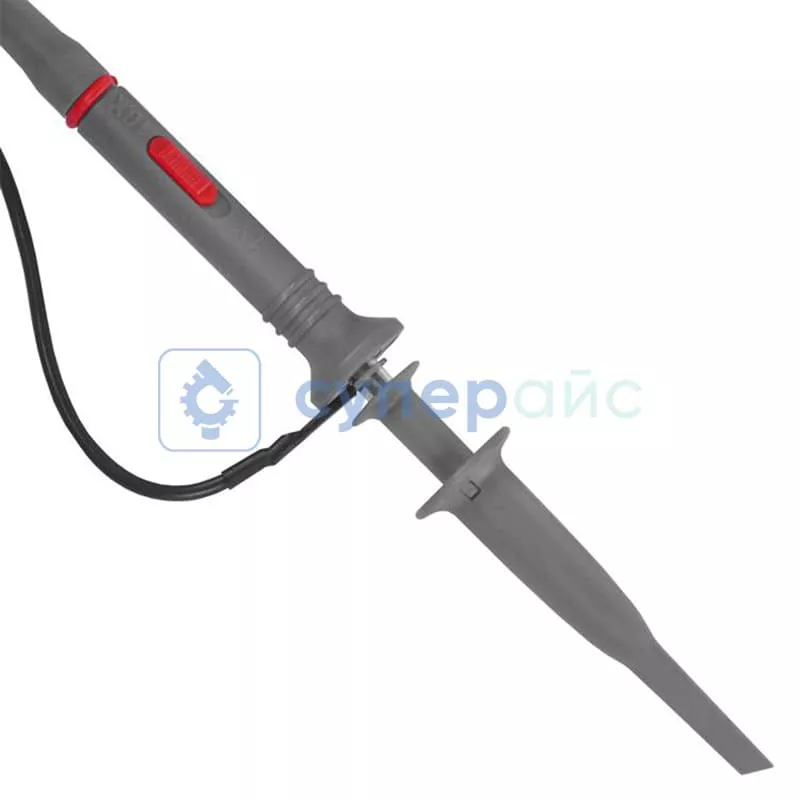

| кабель питания – 1 шт; пробник-делитель (1:1/1:10) – 2 шт; руководство по эксплуатации – 1 шт | |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
