Анализатор спектра OWON HSA 1075
Технические характеристики OWON HSA 1075
| Частотный диапазон | 9 кГц - 7,5 ГГц |
| Разрешение | 1 Гц |
| Скорость износа | 1 ppm/год |
| Фазовый шум (1 ГГц) | < -106 дБн/Гц при смещении 10 кГц |
| Полоса разрешения (-3 дБ) (RBW) | от 1 Гц до 1 МГц с шагом 1 - 3 - 5 - 10 |
| Режимы обнаружения | автоматический, нормальный, положительный пик, отрицательный пик, выборка, среднеквадратичное значение, среднее напряжение, квазипиковое значение |
| Функции трассировки | обновить, максимальное удержание, минимальное удержание, просмотр, закрытие, среднее |
| Единица измерения координат уровня | dBm, dBμW, dBpW, dBmV, dBμV, W, V |
| Средний уровень шума | |
| Предусилитель выключен | от 9 кГц до 1 МГц: -95 дБм < -88 дБм от 1 МГц до 500 МГц: -140 дБм < -130 дБм от 500 МГц до 3,6 ГГц: -138 дБм < -128 дБм от 3,6 ГГц до 6 ГГц: -134 дБм < -124 дБм от 6 ГГц до 7,5 ГГц: -129 дБм < -119 дБм |
| Предусилитель включен | от 100 кГц до 1 МГц: -135 дБм < -128 дБм от 1 МГц до 500 МГц: -160 дБм < -150 дБм от 500 МГц до 3,6 ГГц: -158 дБм < -148 дБм от 3,6 ГГц до 6 ГГц: -154 дБм < -144 дБм от 6 ГГц до 7,5 ГГц: -149 дБм < -139 дБм |
| Фазовый шум | |
| Смещение | 10 кГц < -106 дБн/Гц 100 кГц < -104 дБн/Гц 1 МГц < -115 дБн/Гц |
| Ширина развёртки частоты | |
| Диапазон развёртки | 0 Гц, 100 Гц до максимальной частоты прибора |
| Точность | ширина развёртки / (точность развёртки -1) |
| Пропускная способность | |
| Полоса пропускания | от 1 Гц до 1 МГц, в последовательности 1 - 3 - 5 - 10 шагов |
| Точность полосы пропускания | < 5% стандартно |
| Коэффициент формы фильтра разрешения (60 дБ : 3 дБ) | <5 (номинальный) |
| Полоса пропускания видео | от 10 Гц до 3 МГц, в последовательности 1 - 3 - 5 - 10 |
| Амплитуда и уровень | |
| Диапазон измерения амплитуды | средний уровень шумов до +10 дБм, от 100 кГц до 10 МГц, предусилитель выключен |
| Референтный уровень | от - 80 дБм до + 30 дБм, с шагом 0,1 дБ |
| Предусилитель | от 100 кГц до 7,5 ГГц |
| Частотная характеристика | |
| Предусилитель выключен | fc ≥ 9 кГц, аттенюатор на 10 дб, относительно 50 МГц, от 20°C до 30°C погрешность <0,7 дб |
| Предусилитель включен | fc ≥ 100 кГц, аттенюатор на 10 дб, относительно 50 МГц, от 20°C до 30°C погрешность <1 дб |
| Разница и точность | |
| Абсолютная точность амплитуды | fc= 50 МГц, пиковый детектор, предусилитель выключен, аттенюатор равен 10 дБ, уровень входного сигнала = -10дБм, от 20°C до 30°C погрешность <0,4 дБ |
| Общие характеристики | |
| Дисплей | сенсорный ЖК-экран |
| Диагональ дисплея | 8 дюймов |
| Интерфейс | micro USB, USB, LAN, GEN выход 50 Ом, BNC вход/выход, EXT, RF, GPS/BDS, jack |
| Габариты изделия | 265 х 190 х 58 мм |
| Габариты упаковки | 545 х 150 х 345 мм |
| Вес нетто | 2,5 кг |
| Вес брутто | 4,85 кг |

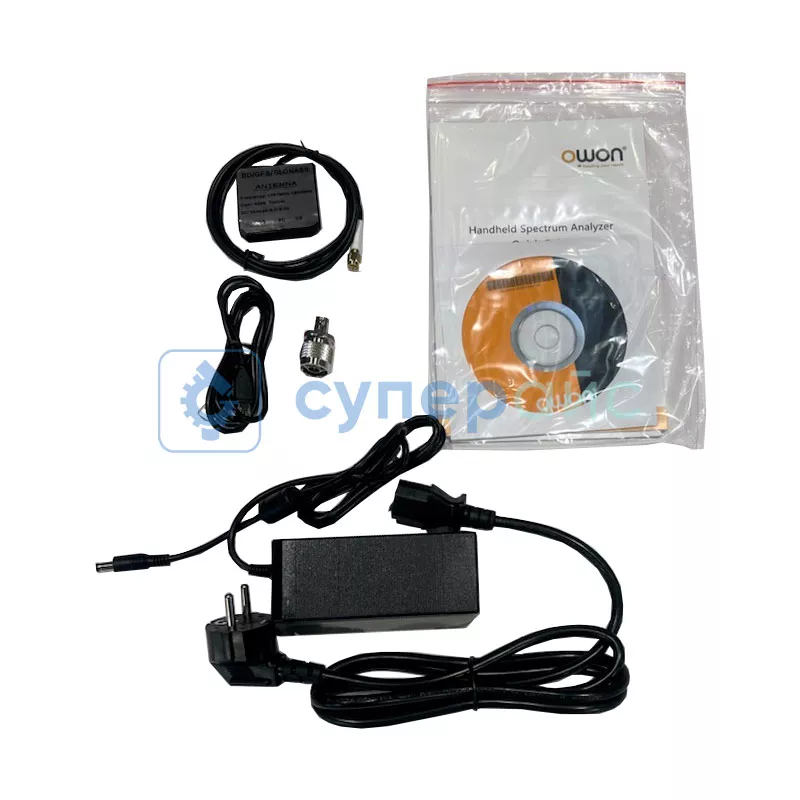

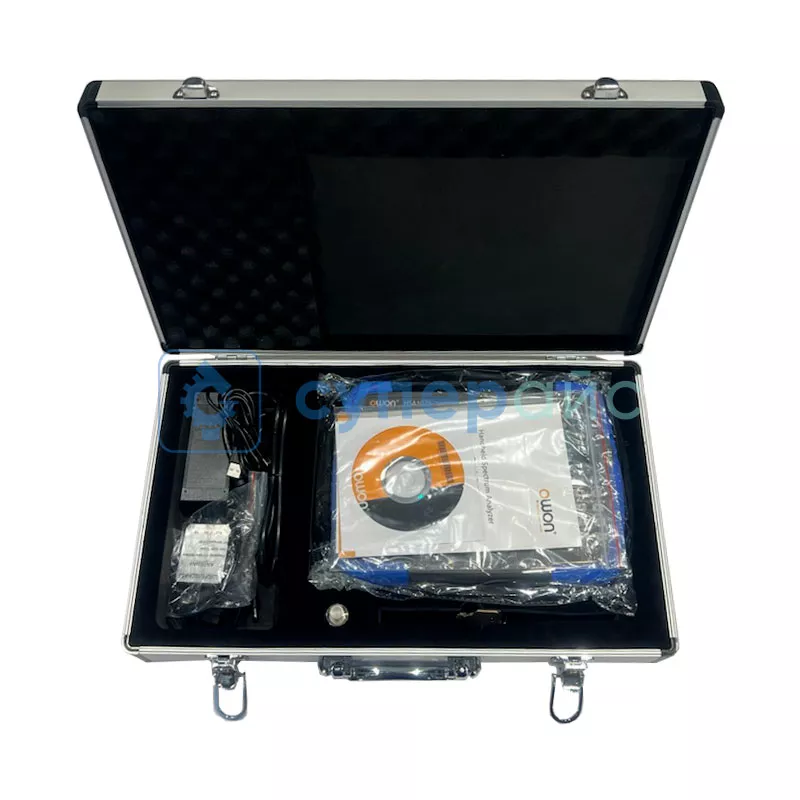

| Комплектация | анализатор спектра OWON HSA 1075 – 1 шт шнур питания– 1 шт кабель USB– 1 шт адаптер – 1 шт GPS-антенна - 1 шт руководство пользователя – 1 шт кейс - 1 шт |
| Совместимость | Кабель USB 2.0 A - B 1 метр |

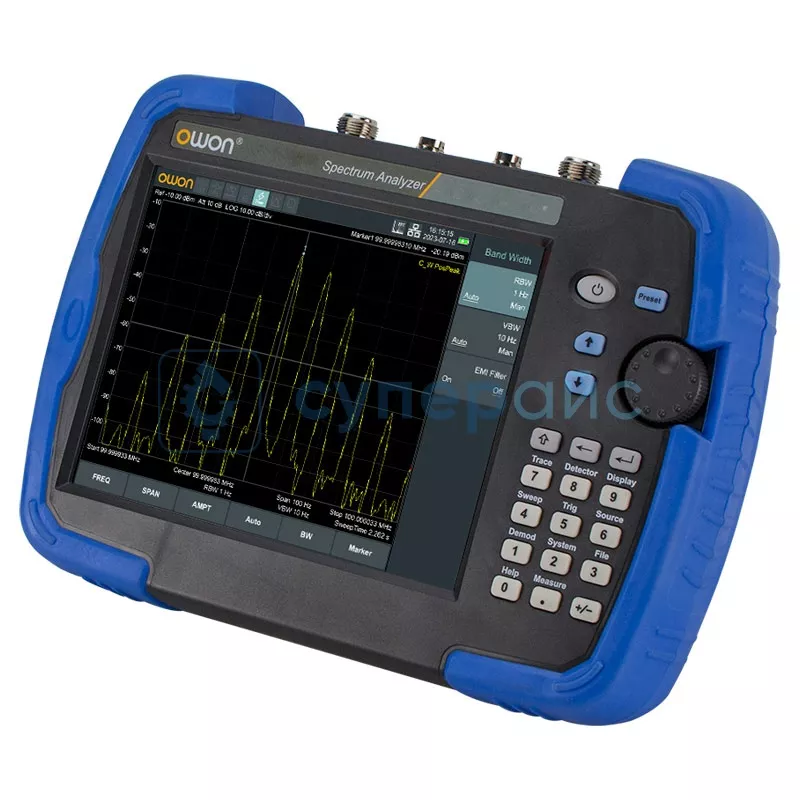

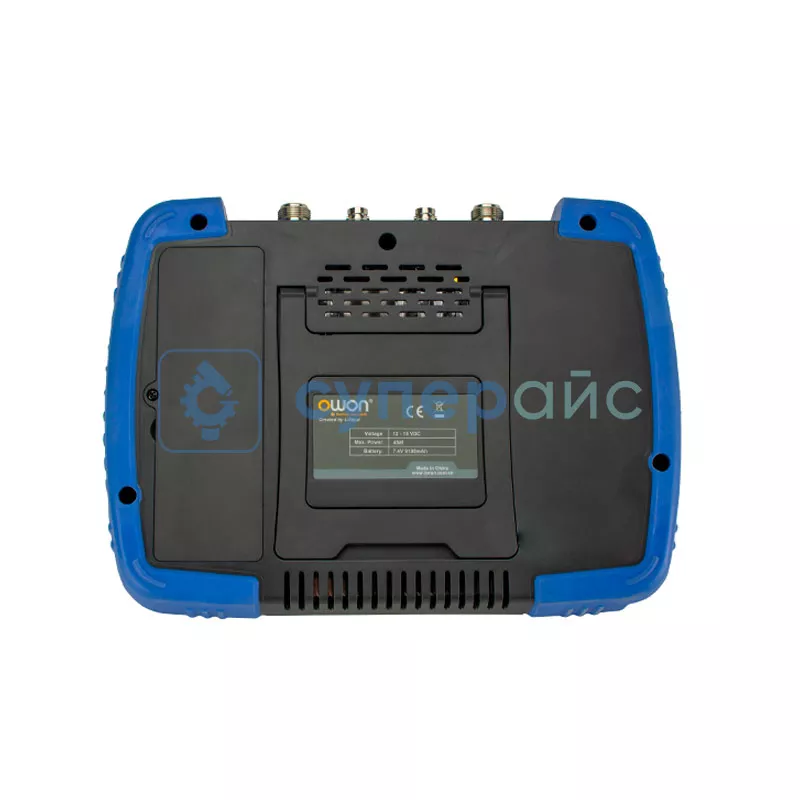

Карманный спектроанализатор OWON HSA 1075
Спектроанализатор частот OWON HSA 1075 служит для измерения амплитудно-частотных характеристик различных сигналов. Аппарат помогает выявлять составляющие сложных образцов, контролировать электромагнитные помехи, настраивать радиотехническое оборудование. Рассмотрим подробнее ключевые особенности модели, отвечая на возможные вопросы.
Какие функции выполняют режимы обнаружения?
Эти режимы расширяют аналитические способности аппарата. Техники детектирования помогают точно измерять разные значения: предусмотрены автоматический режим, нормальный, выборка и другое.
Каков реализованный диапазон частот?
Диапазон 9 кГц - 7,5 ГГц охватывает множество коммуникационных протоколов. Такой широкий частотный охват даёт специалистам гибкость при анализе радиочастотных сигналов: от низкочастотных цепей до высокочастотных беспроводных приборов.
Каково разрешение и что оно даёт применительно к такой технике?
Разрешение 1 Гц обуславливает способность модели различать близко расположенные частотные составляющие. На практике такая детализация помогает определять очень близкие по частоте сигналы, что критически важно при анализе сложных спектров.
Какова полоса разрешения?
Полоса разрешения от 1 Гц до 1 МГц с шагом 1-3-5-10 определяет компромисс между разрешающей способностью по частоте и временем сканирования.
Преимущества, которые предлагает этот анализатор спектра OWON:
- сенсорный экран;
- малый вес;
- эргономичный корпус;
- сравнительно небольшие размеры.
Типичные задачи для анализатора HSA 1075:
- проверка электромагнитной совместимости компонентов;
- настройка радиопередатчиков;
- поиск источников помех;
- тестирование беспроводных устройств.
Обзорная таблица анализаторов спектра OWON
| Характеристики | HSA 1075 | HSA 1075-TG | HSA1036-TG | HSA1016-TG |
| Частотный диапазон | 9 кГц - 7,5 ГГц | 9 кГц - 7,5 ГГц | 9 кГц - 3,6 ГГц | 9 кГц - 1,6 ГГц |
| Разрешение | 1 Гц | |||
| Фазовый шум | < - 106 дБн | < - 106 дБн | < -160 дБм | < -115 дБм |
| Полоса разрешения | от 1 Гц до 1 МГц с шагом 1 - 3 - 5 - 10 | от 1 Гц до 1 МГц с шагом 1 - 3 - 5 - 10 | от 10 Гц до 500 кГц (1-10 шагов последовательно) | от 1 Гц до 1 МГц с шагом 1 - 3 - 5 - 10 |
| Следящий генератор | нет | есть | есть | есть |
| Дисплей | сенсорный ЖК-экран | сенсорный ЖК-экран | сенсорный IPS-дисплей | TFT LCD |
| Диагональ дисплея | 8 дюймов | |||
| Интерфейс | USB, LAN | USB, LAN | USB, LAN, вход для наушников | USB, LAN, вход для наушников |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
