Лабораторный стенд «Электрические измерения в системах электроснабжения»

Описание товара

исполнение стендовое, модульное, компьютерная версия

Комплект лабораторного оборудования «Электрические измерения в системах электроснабжения» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

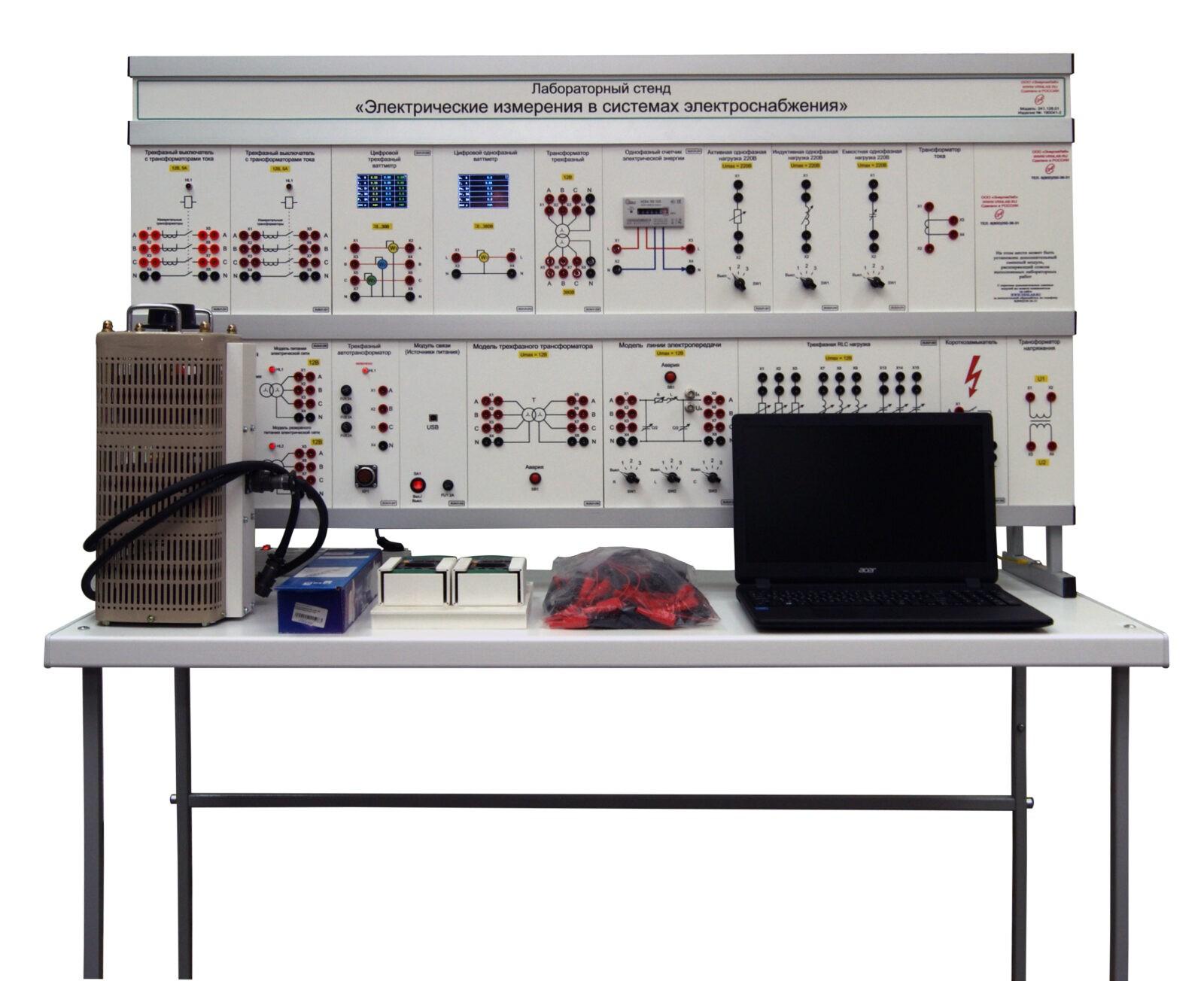

Комплект лабораторного оборудования «Электрические измерения в системах электроснабжения» выполнен в стендовом исполнении: стойка с установленными модулями установлены на собственном лабораторном столе.

Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Рабочее напряжение лабораторного оборудования не превосходит 12В.

Компьютерная версия: наличие ноутбука и программного обеспечения позволяет выполнить снимать статические и динамические характеристики с помощью виртуальных приборов.

Лабораторные работы

1. Электрические измерения
   1. Измерение переменного напряжения вольтметром при включении непосредственно и через трансформатор напряжения.
   2. Измерение переменного тока амперметром при включении непосредственно и через трансформатор тока.
   3. Измерение полной мощности однофазного переменного тока с помощью непосредственно включенных вольтметра и амперметра.
   4. Измерение активной мощности однофазного переменного тока ваттметром непосредственным включением.
   5. Измерение коэффициента мощности однофазного переменного тока с помощью непосредственно включенных ваттметра, вольтметра и амперметра.
   6. Измерение активной энергии однофазного переменного тока с помощью индукционного счетчика электрической энергии.
2. Электрические сети
   1. Измерение параметров установившегося режима работы трансформатора.
   2. Измерение параметров установившегося режима работы линии электропередачи.
   3. Измерение параметров установившегося режима работы разомкнутой распределительной электрической сети.
   4. Определение зависимости падения напряжения в линии электропередачи от потока мощности.
   5. Снятие статических характеристик мощности (по напряжению) нагрузки.
   6. Регулирование напряжения путем поперечной компенсации реактивной мощности с помощью конденсаторной батареи.
   7. Влияние компенсации реактивной мощности с помощью конденсаторной батареи на параметры установившегося режима работы разомкнутой распределительной электрической сети.
3. Релейная защита и автоматика
   1. Моделирование максимальной токовой защиты линии электропередачи.
   2. Моделирование мгновенной токовой отсечки линии электропередачи.
   3. Моделирование дифференциальной защиты линии электропередачи.
   4. Моделирование дифференциальной защиты трансформатора
   5. Автоматическое включение резервного питания нагрузки.
   6. Автоматическое повторное включение линии электропередачи.

Комплект поставки

1. Ноутбук
2. Лабораторный стол
3. Стойка для установки модулей
4. Комплект модулей
   1. Модуль «Модель трехфазного трансформатора» - 1 шт
   2. Модуль «Модель линии электропередач» - 1 шт
   3. Модуль «Трехфазная RLC нагрузка» - 1 шт
   4. Модуль «Короткозамыкатель» - 1 шт
   5. Модуль «Трехфазный выключатель с трансформаторами тока» - 2 шт
   6. Модуль «Трехфазный автотрансформатор» - 1 шт
   7. Модуль «Однофазный счетчик электрической энергии» - 1 шт
   8. Модуль «Мультиметры» - 1 шт
   9. Модуль «Активная однофазная нагрузка 220В» - 1 шт
   10. Модуль «Трансформатор трехфазный» - 1 шт
   11. Модуль «Индуктивная однофазная нагрузка 220В»
   12. Модуль «Емкостная однофазная нагрузка 220В»
   13. Модуль «Трансформатор тока»
   14. Модуль «Трансформатор напряжения»
5. Комплект соединительных проводов и сетевых шнуров
6. Паспорт
7. Мультимедийная методика
8. Программный комплекс ELAB
9. Техническое описание оборудование
10. Краткие теоретические сведения
11. Руководство по выполнению базовых экспериментов

Технические характеристики

Потребляемая мощность, В·А 500
Электропитание: от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 380
частота, Гц 50
Рабочее напряжение, В 12
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Габаритные размеры, мм
длина (по фронту) 1400
ширина (ортогонально фронту) 600
высота 1600
Масса, кг 50
Количество человек, которое одновременно и активно может работать на комплекте 2
