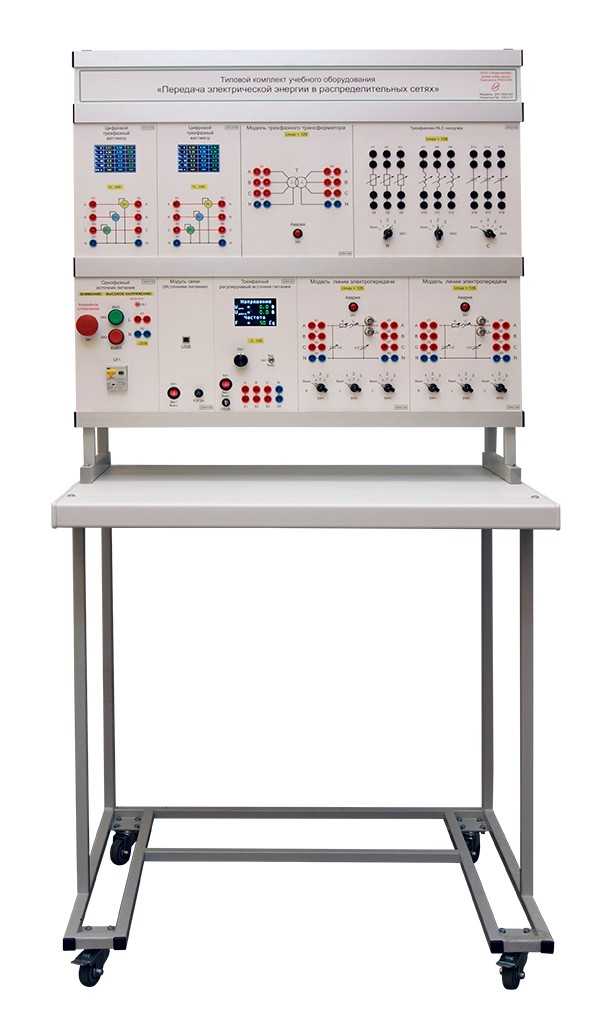

Комплект учебного оборудования «Передача электрической энергии в распределительных сетях»
Описание товара
исполнение стендовое, ручное
Комплект лабораторного оборудования «Передача электрической энергии в распределительных сетях» выполнен в стендовом исполнении: стойка с модулями располагается на собственном лабораторном столе.
Рабочее напряжение лабораторного оборудования не превосходит 12В.
Лабораторные работы
Исследование параметров установившегося режима электрической сети:
1. Передача электрической энергии в радиальной распределительной сети.
2. Потери электрической энергии в распределительных сетях.
3. Передача электрической энергии в кольцевой сети.
Регулирование напряжения в распределительной сети:
1. Продольная емкостная компенсация в распределительных сетях.
2. Поперечная компенсация реактивной мощности с помощью конденсаторной батареи.
Исследование характеристик электрической нагрузки:
1. Определение статической характеристики мощности активной нагрузки.
2. Определение статической характеристики мощности индуктивной нагрузки.
3. Определение статической характеристики мощности емкостной нагрузки.
Комплект поставки
- Учебный стенд в сборе
- Комплект соединительных проводов
- Методические указания
- Учебный видеоролик
Технические характеристики
Потребляемая мощность, В·А 500
Электропитание: от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 380, частота, Гц 50
Рабочее напряжение, В 12
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Габаритные размеры, мм
длина (по фронту) 800
ширина (ортогонально фронту) 600
высота 1600
Масса, кг 10
Количество человек, которое одновременно и активно может работать на комплекте 2
